在现代科技世界中，我们经常听到功能强大的半导体芯片。它们驱动着超级计算机、智能手机、人工智能以及自动驾驶汽车。然而，在一颗芯片真正完成之前，硅晶圆必须经历极其复杂的制造流程。这一过程被称为前端工艺（Front-End Process），也就是晶圆制造（Wafer Fabrication）。
前端工艺被视为半导体产业的“核心”。与此同时，它对精度的要求已经达到原子级。因此，全球领先的半导体工厂都需要最先进的真空技术与表面处理系统。
在这一领域，ULVAC 作为日本领先的真空技术企业之一，正在全球半导体前端制造供应链中发挥重要作用。
让我们跟随 ULVAC 一同走进洁净室（Cleanroom），了解工程师如何将普通石英砂转化为数字时代的“智慧大脑”。
1. 什么是前端工艺（Front-End）？
如果将半导体制造比作建造一座摩天大楼，那么 Front-End 就是打地基和构建核心结构的阶段。
前端工艺，也称为晶圆制造（Wafer Fab），包括所有直接作用于硅晶圆表面的物理和化学处理工序。其目标是在一片晶圆上制造数十亿个晶体管和超微细电路。

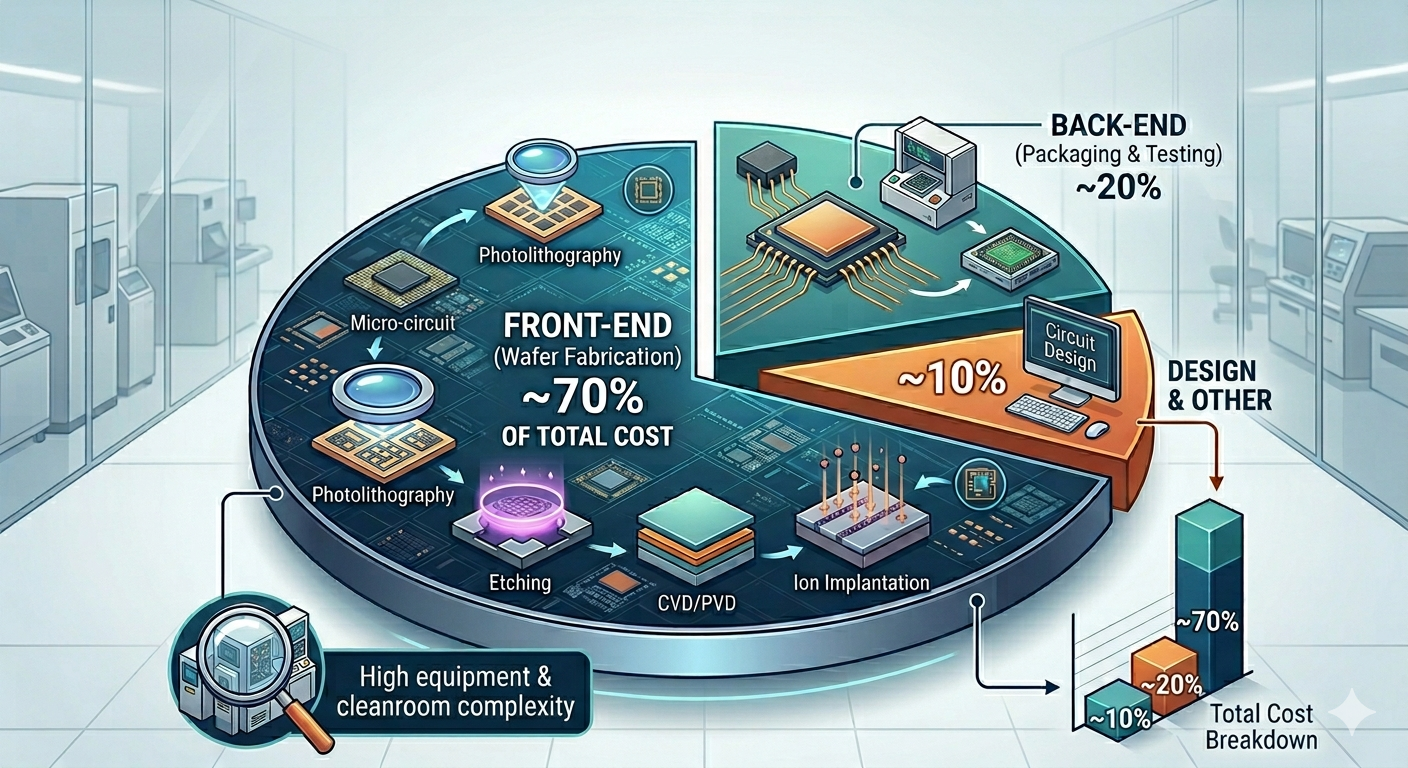

这是整个芯片制造流程中最复杂的阶段。据业内专家介绍，前端工艺成本可占整个半导体生产成本的约70%。
此外，整个流程必须在达到 Cleanroom Class 1 标准的超洁净环境中完成，以最大限度减少微粒和杂质污染。
2. 半导体前端制造的核心步骤与 ULVAC 的作用
一片硅晶圆需要经历数百次重复加工。芯片结构越复杂，工艺步骤就越多。
以下是 Front-End 制造中的关键工艺步骤。
步骤1：高纯度硅晶圆准备
所有工艺都始于石英砂。经过高度提纯后，硅纯度可达到 99.9999999%。
随后，硅被熔化并拉制成圆柱形硅锭（Ingot）。之后，再切割成薄片形成晶圆（Wafer）。
最后，晶圆表面会被抛光至镜面效果，以满足后续微电路制造需求。
晶圆质量会直接影响最终芯片性能。因此，对平整度和洁净度的要求极其严格。
步骤2：氧化（Oxidation）与退火（Annealing）
接下来，晶圆会被送入高温炉中，在表面形成一层超薄的二氧化硅（$SiO_2$）薄膜。
该氧化层在晶体管中充当关键绝缘层。
ULVAC 的解决方案
ULVAC 提供先进的快速热处理系统（RTA：Rapid Thermal Processing）。
该系统可实现极高精度的温度控制。
此外，ULVAC 技术还能提升氧化层均匀性，并在加热过程中维持晶圆结构稳定。
因此，半导体制造商能够有效降低纳米级结构变形风险。
步骤3：光刻（Photolithography）——“印刷”电路图案
光刻是半导体制造中最关键的工艺之一。
在该步骤中，DUV 或 EUV 紫外光会穿过光掩膜（Photomask），将电路图案转移到涂覆有光刻胶（Photoresist）的晶圆表面。
这一工艺决定了芯片上的晶体管密度，因此必须达到纳米级精度。
如今，EUV 技术已成为 AI 芯片和高性能处理器制造中的核心技术。
步骤4：干法刻蚀（Dry Etching）与去胶（Ashing）
完成光刻后，需要去除多余材料，从而形成永久性的电路结构。
过去，很多工厂使用湿法化学刻蚀。然而，这种方式在先进制程中容易产生尺寸误差。
如今，等离子体干法刻蚀（Plasma Dry Etching）因其高精度而成为主流方案。
ULVAC 的解决方案
ULVAC 提供先进的 Plasma Etching 和 Ashing 系统。
其超高真空技术可实现极高精度的材料去除。
更重要的是，该设备能够有效保护晶圆下层结构不受损伤。
此外，ULVAC 的 Ashing 技术还能高效清除光刻胶残留，降低晶圆污染风险。

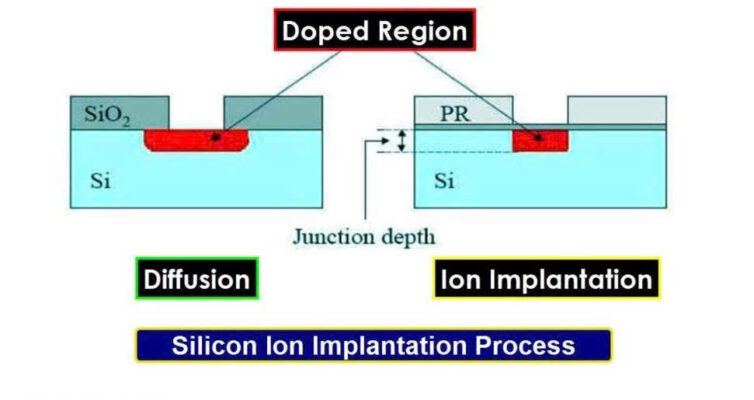

步骤5：离子注入（Ion Implantation）
在该步骤中，硼（Boron）或磷（Phosphorus）等离子会被注入指定区域。
这一过程可改变硅材料的导电特性，使晶体管正常工作。
离子注入被认为是现代半导体器件形成电子结构的基础工艺。
同时，该步骤的精度还会直接影响芯片性能与功耗。
步骤6：薄膜沉积（Thin Film Deposition）—— ULVAC 的核心技术优势
这是 Front-End 中最重要的工艺之一。
为了连接数十亿个晶体管，需要在晶圆表面沉积导电层和绝缘层。这些薄膜厚度通常只有数纳米。
常见材料包括：
- 铜（Cu）
- 铝（Al）
- 钛（Ti）
- 氮化钛（TiN）
- 氮化硅（Silicon Nitride）
ULVAC 的领先地位

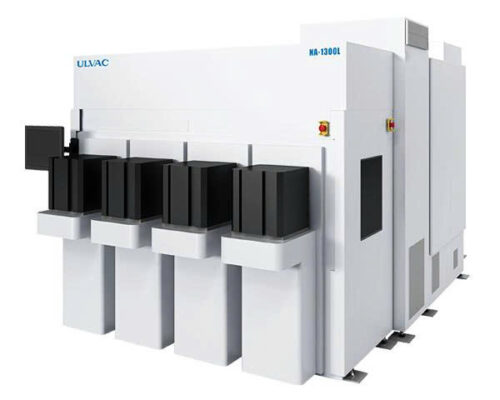

ULVAC 是全球领先的 PVD 与 CVD 技术供应商之一。
ULVAC 的 PVD（物理气相沉积）与 CVD（化学气相沉积）系统可实现：
- 高均匀性
- 优异附着力
- 低污染
- 稳定的真空工艺性能
这些因素直接决定了半导体芯片的性能、可靠性与寿命。
此外，先进薄膜技术还能提升导电性能并降低电路电阻。
3. Front-End 完成后的缺陷检测与漏气测试
在进入 Back-End 封装阶段之前，晶圆必须经过严格检测。
工程师需要确保：
- 没有电路缺陷
- 没有气体泄漏
- 真空腔体内无污染物
如果此阶段出现缺陷，制造损失将非常巨大。
ULVAC 检测系统
ULVAC 提供高灵敏度氦气检漏仪（Helium Leak Detector）。
该系统能够检测真空腔体或晶圆表面的微小泄漏点，从而显著降低后续切割与封装阶段的产品不良率。
此外，先进的真空检测技术还能提升高产能半导体生产线的稳定性。
4. ULVAC Vietnam —— 助力越南半导体产业发展
目前，越南半导体产业正在快速发展。越来越多国际科技企业开始扩大在越南的投资。
因此，市场对真空设备与薄膜技术的需求持续增长。
ULVAC Vietnam 提供：
- 日本原装真空设备
- 先进 PVD/CVD 系统
- 高精度 Plasma Etching 设备
- 国际标准维护服务
- 高品质备件
- 专业技术工程师支持
此外，ULVAC Vietnam 还为半导体洁净室与先进制造工厂提供专业技术咨询。
Q&A – 半导体前端制造工艺
1. 什么是半导体前端工艺？
前端工艺是指在硅晶圆上形成晶体管与集成电路的制造阶段。
2. 为什么前端制造需要真空技术？
真空技术能够减少污染、提高精度，并保护晶圆在超洁净环境中加工。
3. PVD 和 CVD 用于什么？
PVD 与 CVD 用于在晶圆表面沉积导电层和绝缘薄膜。
4. 什么是 Plasma Etching？
Plasma Etching 是一种利用等离子体进行高精度纳米级电路加工的干法刻蚀技术。
5. 为什么需要进行漏气检测？
漏气检测能够发现真空系统缺陷，并降低晶圆损坏率。
6. 越南半导体产业有发展潜力吗？
有。越南正在吸引大量半导体、电子与高科技产业投资。
结语
Front-End 工艺是现代半导体产业的核心基础。它将创新技术真正转化为超薄硅晶圆上的功能性芯片。
为了实现原子级精度，制造商必须依赖先进的真空技术与薄膜处理系统。
凭借多年工业真空与半导体技术经验，ULVAC 持续巩固其作为全球制造商可信赖技术合作伙伴的地位。
