在采用氦气检漏（Helium Auto Leak Testing System）的自动检漏系统中，许多工程师通常更关注一些容易观察到的因素，例如系统设计方案、真空泵配置以及质谱检漏仪（Mass Spectrometer）的型号。

然而，凭借 ULVAC 在真空技术领域超过 70 年的经验，以及长期为众多客户设计 Auto Leak Test 系统并协助客户进行生产现场调试的实践，我们发现了一个十分重要的事实：

即使系统设计完全相同，仅仅改变 Vacuum Chamber 的表面光洁度（Surface Finish），测试结果就可能产生显著差异。

上一篇文章中，我们已经介绍了 Vacuum Chamber 在 Auto Leak Test 系统中的重要作用。

本文将进一步探讨一个看似微小、却极其关键的因素——Vacuum Chamber 的表面光洁度（Surface Finish）。

为什么仅仅改变腔体表面光洁度，测试结果就会不同？

Vacuum Chamber 并不仅仅是一个容纳产品的空间，它更是决定整个真空稳定性以及 Leak Test 测量基准（Baseline）的关键环境。

当表面光洁度发生变化时，将直接影响：

• 金属表面的气体吸附与释放行为
• 抽真空过程中的放气（Outgassing）速度
• 基础压力（Baseline Pressure）的稳定性

只要其中任何一个因素发生变化，Leak Test 的检测信号就可能产生漂移，导致测量结果不再稳定。

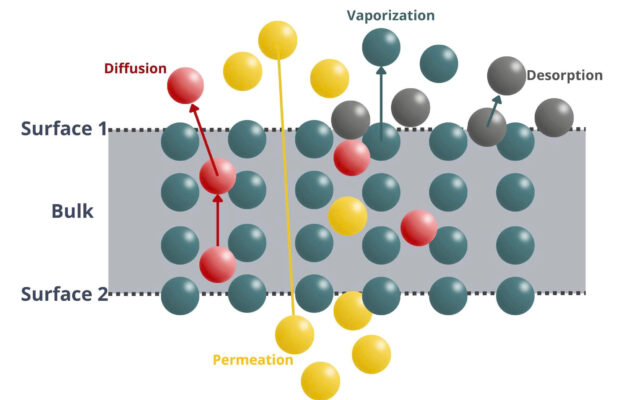

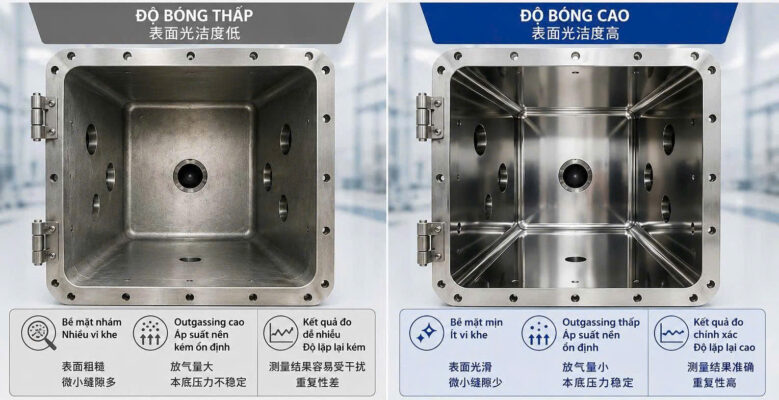

1. 表面光洁度直接影响 Outgassing，是测量误差的重要来源

表面越粗糙，越容易形成大量微小结构。

这些微结构会：

• 吸附水蒸气及空气分子
• 在抽真空过程中持续释放气体
• 导致真空压力不稳定

实际表现为：

• Pump Down 时间延长
• Baseline Pressure 波动
• Leak 信号受到干扰

因此，即使系统设计完全相同，仅仅改变表面处理工艺，也可能得到截然不同的检测结果。

2. 影响系统达到稳定真空状态的时间

较高的表面光洁度能够：

• 减少气体滞留面积
• 降低腔体内壁吸附气体量
• 缩短系统稳定时间

相反，粗糙表面会：

• 增加持续放气量
• 延长 Baseline 稳定时间

对于大批量生产而言，即使每个 Cycle 多消耗几秒钟，也会明显影响：

• Takt Time

• 生产效率
• 长时间运行时的测试稳定性

3. 表面光洁度决定测量基准（Measurement Baseline）的稳定性

Auto Leak Test 测量的并非绝对压力，而是极其微小的压力变化。

如果 Chamber 不稳定：

• Baseline 波动
• Leak 信号噪声增加
• 容易产生 False Reject 或 False Accept

这一问题在以下行业尤为关键：

• 半导体
• 汽车零部件
• 医疗器械
• 电池及新能源行业

4. 为什么相同图纸，结果却不同？

Auto Leak Test 系统不仅取决于 CAD 图纸设计，还取决于：

• 实际加工质量
• 表面处理工艺（Polishing / Electropolishing）
• 加工后的清洁度控制
• 真空系统设计经验

即使两套设备采用同一份设计图纸，也可能出现：

• 一套系统测试稳定、重复性高
• 另一套系统背景噪声大、测量误差高

ULVAC 提供 Auto Leak Test 与 Vacuum Chamber 定制设计

在实际项目中，ULVAC 不仅提供标准 Auto Leak Test 设备，还可：

• 根据产品需求定制 Leak Test 系统
• 优化 Vacuum Chamber 布局设计
• 优化腔体结构，实现：
  • 真空稳定性
  • 测量重复性
  • Cycle Time 优化
• 集成完整系统：
  • Vacuum System
  • Helium Leak Detector
  • Helium Recovery System

更重要的是，ULVAC 可根据客户实际生产需求，对 Vacuum Chamber 进行专门设计，而非采用统一标准。

例如：

• 汽车零部件：优先降低 Outgassing，提高测试速度
• 半导体行业：重点优化表面光洁度及腔体洁净度

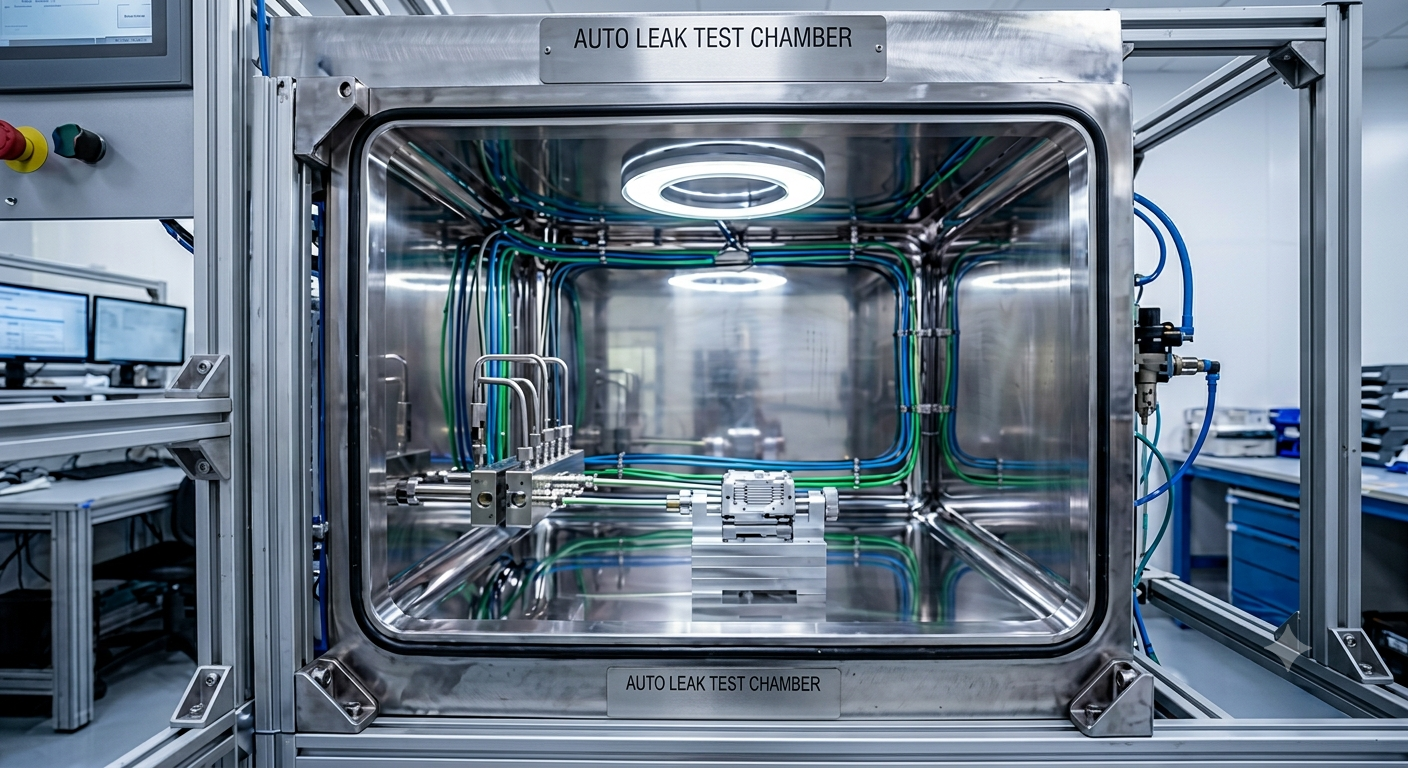

• 大型工件：优化腔体内真空分布，提高测试均匀性  ULVAC 根据客户需求定制设计的 Auto Leak Test 设备实拍图

FAQ

常见问题（FAQ）	回答
1. 为什么同样的 Auto Leak Test 系统，检测结果会不同？	即使设计相同，Vacuum Chamber 的表面光洁度、系统洁净度及真空稳定性都可能影响检测结果。
2. Vacuum Chamber 的表面光洁度会影响什么？	会影响 Outgassing、抽真空时间、Baseline 稳定性以及最终检测精度。
3. 所有 Auto Leak Test 系统都需要高光洁度腔体吗？	不一定。半导体、医疗器械、汽车零部件等高精度应用通常需要更高的表面光洁度。
4. ULVAC 可以根据客户需求定制 Vacuum Chamber 吗？	可以。ULVAC 可根据产品尺寸、检测要求及生产节拍提供定制化设计方案。
5. Auto Leak Test 系统最重要的因素是什么？	Vacuum Chamber 的设计、真空稳定性及系统洁净度，是保证检测精度和重复性的关键。

结论

在 Auto Leak Test 系统中，测量误差不仅可能来自传感器或软件，也可能源于一个容易被忽视的基础因素——Vacuum Chamber 的表面光洁度及加工质量。

它将直接影响：

• 真空稳定性
• 测试时间
• Leak Rate 测量精度
• 整个系统的可靠性

因此，在评估 Auto Leak Test 系统时，企业不仅要关注设计图纸，更应关注 Vacuum Chamber 的设计与制造能力，因为这才是真正决定系统性能的关键因素。
