在工业真空炉系统中，根据不同工艺需求，如热处理、烧结、真空钎焊、渗碳以及先进材料加工，处理温度可达到800°C至2000°C以上。
当加热区处于超高温状态时，炉体外壳、炉门、真空系统以及各种辅助部件却必须保持在安全温度范围内。而这一重要任务正是由冷却水系统（Cooling Water）来完成。
实际上，Cooling Water不仅仅是一个辅助系统，更是保护真空炉设备的重要安全屏障之一。如果冷却水供应中断或水质不符合要求，可能会导致以下问题：
- 炉体结构变形
- 真空密封件损坏
- 真空泵寿命缩短
- 热稳定性下降
- 真空泄漏
- 生产计划外停机
- 严重安全事故风险
那么，Cooling Water究竟是如何工作的？为什么它对真空炉如此重要？
为什么真空炉必须配备Cooling Water系统？

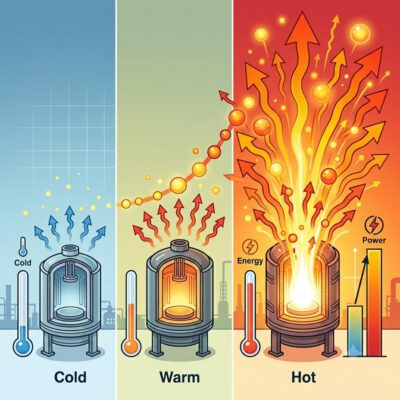

在高真空环境下，由于气体分子密度极低，热量几乎无法通过对流进行传递。
因此，石墨（Graphite）或钼（Molybdenum）加热元件产生的大部分热能只能通过热辐射向周围环境传递。
根据斯特藩–玻尔兹曼定律（Stefan-Boltzmann Law）： Q ∝ T⁴
其中：
- Q：辐射热能
- T：绝对温度（K）
- ∝：正比关系
这意味着随着温度升高，热辐射能量将呈指数级增长。
如果缺少有效冷却，这些热量将直接传递至：
- 炉体外壳
- 炉门
- 法兰连接部位
- 电气引入端（Feedthrough）
- 真空泵系统

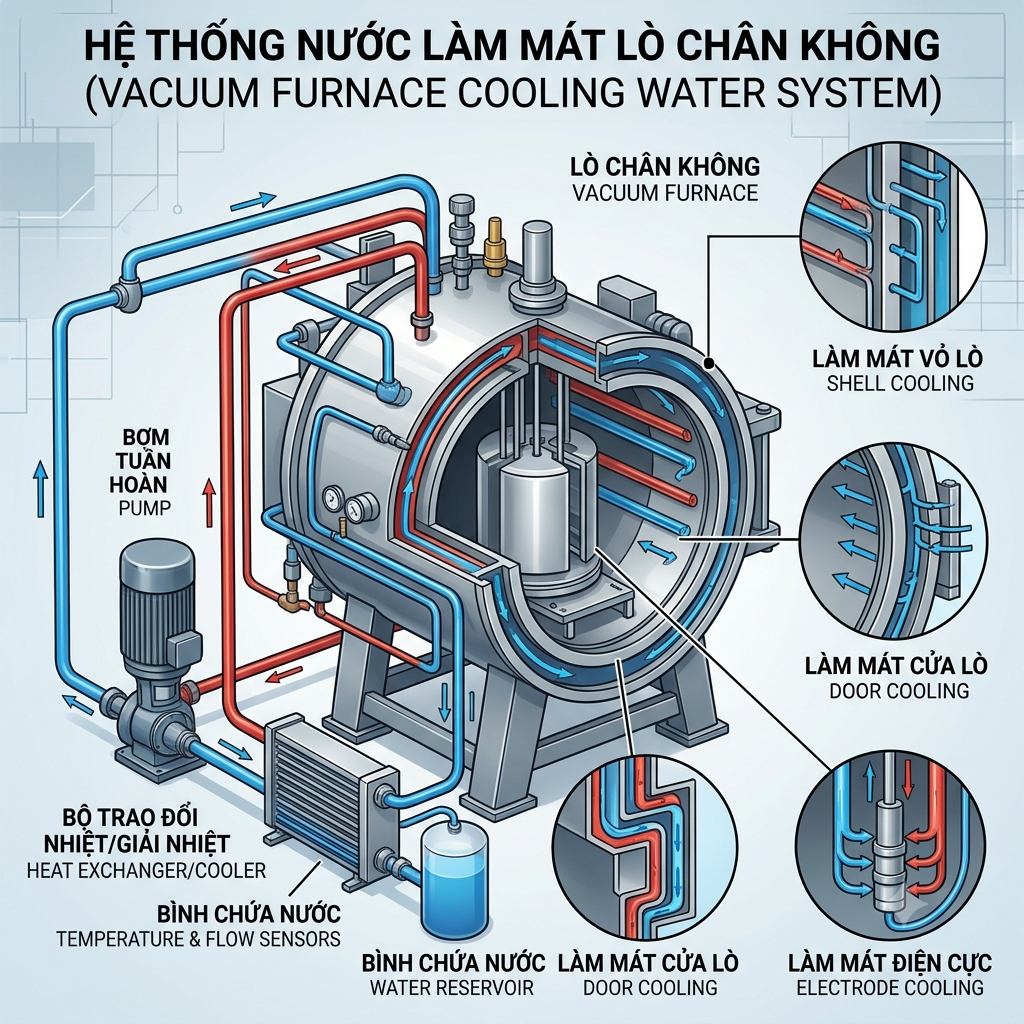

为了解决这一问题，现代真空炉普遍采用“冷壁结构（Cold Wall Design）”。
冷却水持续循环流经双层夹套（Double-Wall Jacket），吸收热量并保持炉体表面处于安全温度范围。
Cooling Water在真空炉中的作用
1. 保护炉体结构
Cooling Water可将炉体外表面温度控制在：
60°C（140°F）以下
从而实现：
- 减少结构变形
- 降低热应力
- 防止裂纹产生
- 延长设备寿命
2. 保护真空密封件
Viton及其他弹性体密封圈（O-Ring）均有其允许的最高工作温度。
当温度超出设计范围时：
- 密封件失去弹性
- 出现真空泄漏
- 真空性能下降
Cooling Water能够有效保护这些关键密封部件免受高温损伤。
3. 降低放气现象（Outgassing）
当炉壁温度过高时，金属表面吸附的水分和气体分子会大量释放。
这种现象被称为“放气（Outgassing）”。
放气可能导致：
- 炉腔压力上升
- 真空环境污染
- 工件氧化
- 工艺质量下降
保持炉壁较低温度能够显著减少放气现象。
必须采用Cooling Water冷却的关键部件
1. 真空炉炉体
炉体通常是冷却水消耗量最大的部分。
循环冷却水通过双层夹套吸收热区产生的大部分辐射热。
2. 真空泵系统
许多真空泵需要持续冷却，特别是：
- 扩散泵（Diffusion Pump）
- 大功率机械泵（Mechanical Pump）
- 罗茨泵（Booster Pump）
如果冷却水中断，可能导致：
- 泵油过热
- 抽气性能下降
- 回油污染（Backstreaming）
- 设备损坏
3. 气体淬火换热器
在高压氮气或氩气淬火过程中，需要迅速移除大量热量。
Cooling Water能够：
- 提高冷却效率
- 保护换热器
- 保证工艺稳定性
4. 大电流导电电极
铜导体通常需要承载数千安培电流。
其发热遵循焦耳定律：
P = I²R
其中：
- P = 功率（W）
- I = 电流（A）
- R = 电阻（Ω）
因此，冷却水需直接流经导电电极内部，以防止过热并保护绝缘系统。
Cooling Water水质要求
并非所有水源都适用于真空炉冷却系统。
不合格的冷却水可能带来以下问题：
1. 结垢（Scaling）
钙、镁离子会在管道及换热表面形成水垢。
其后果包括：
- 换热效率下降
- 局部热点形成
- 增加设备损坏风险
2. 腐蚀（Corrosion）
水质pH值异常或溶解氧过高可能导致：
- 点蚀（Pitting Corrosion）
- 水路泄漏
- 设备寿命缩短
3. 生物污染（Biological Fouling）
藻类、细菌及微生物可能在循环系统中繁殖。
从而导致：
- 管路堵塞
- 流量下降
- 微生物腐蚀（MIC）
Cooling Water推荐参数
真空炉制造商通常建议如下参数：
| 参数 | 推荐值 |
|---|---|
| 进水温度上限 | ≤ 29°C |
| 进水温度下限 | 高于露点温度至少5.5°C |
| 工作压力 | 2.7 – 6.2 bar |
| 系统压差 | ≥ 2.1 bar |
| pH值 | 7.0 – 8.5 |
| 总硬度 | 符合工业循环水标准 |
常见Cooling Water系统方案
1. 一次通过式系统（Once-Through System）
冷却水使用一次后直接排放。
优点：
- 初期投资低
缺点：
- 耗水量巨大
- 运行成本高
2. 开放式循环系统（Open Recirculating System）
利用冷却塔循环冷却水。
优点：
- 节约用水
- 投资成本适中
缺点：
- 易结垢
- 需要定期加药处理
3. 闭式循环系统（Closed Loop System）
冷却水在封闭回路内循环。
优点：
- 水质稳定
- 减少腐蚀
- 降低维护成本
缺点：
- 初期投资较高
4. 开闭式混合系统（Open/Closed Hybrid System）
这是现代工厂广泛采用的最佳方案之一。
系统包括：
- 保护真空炉的闭式回路
- 冷却塔开放回路
- 中间板式换热器
该方案既能保证水质，又能优化运行成本。
Cooling Water中断带来的风险
当真空炉在高温运行过程中失去冷却水时，将面临严重风险。
可能造成：
- 炉壳过热
- 密封件损坏
- 电极损坏
- 真空泵损坏
- 紧急停产
在极端情况下，冷却水泄漏进入高温炉膛，还可能引发蒸汽爆炸（Steam Explosion）并产生易燃氢气（Hydrogen）。
因此，现代真空炉通常配备Safety Interlock安全联锁系统，对以下参数进行实时监测：
- 水流量
- 水压力
- 水温
- 循环泵状态
- 冷水机（Chiller）状态
一旦检测到异常，系统将自动切断加热电源，以保护设备和人员安全。
结论
Cooling Water不仅仅是一个冷却系统，更是真空炉稳定运行、安全生产和延长设备寿命的重要保障。
合理设计的冷却水系统能够帮助企业：
- 延长设备使用寿命
- 提高真空稳定性
- 提升产品质量
- 降低维护成本
- 提高生产安全性
凭借在真空技术与热处理领域多年的经验，ULVAC Vietnam可提供配备优化Cooling Water系统的真空炉解决方案，满足半导体、先进材料、精密机械及工业热处理等行业的严格要求。

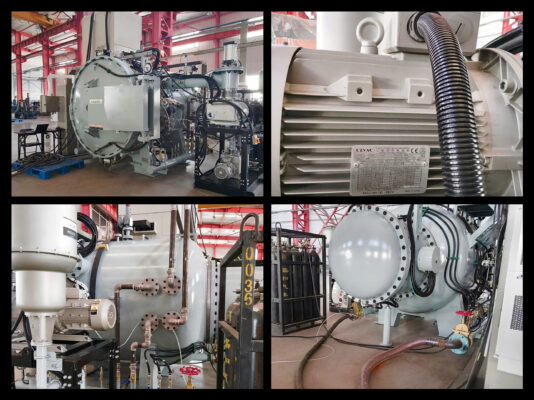

实际应用案例：ULVAC真空热处理炉系统
欢迎联系ULVAC Vietnam，获取适合您生产需求的专业真空炉解决方案。
