Auto Leak Test Machine có thể tích hợp Robot và PLC như thế nào?

Trong bối cảnh các nhà máy đang đẩy mạnh chuyển đổi số và hướng tới mô hình Smart Factory, việc kiểm tra rò rỉ không chỉ yêu cầu độ chính xác cao mà còn phải đảm bảo tốc độ, khả năng truy xuất dữ liệu và tích hợp liền mạch với toàn bộ dây chuyền sản xuất.

Chính vì vậy, Auto Leak Test Machine (Máy kiểm tra rò rỉ tự động) ngày nay không còn là một thiết bị kiểm tra độc lập mà đã trở thành một phần của hệ thống tự động hóa. Việc tích hợp Robot, PLC, HMI, Vision System, Barcode Scanner và hệ thống MES/SCADA giúp doanh nghiệp nâng cao năng suất, giảm sai sót và tối ưu hóa quy trình sản xuất.

Trong bài viết này, chúng ta sẽ tìm hiểu cách Auto Leak Test Machine được tích hợp với Robot và PLC để xây dựng một dây chuyền kiểm tra rò rỉ hoàn toàn tự động.

Auto Leak Test Machine là gì?

Auto Leak Test Machine là hệ thống kiểm tra độ kín tự động sử dụng các phương pháp như:

• Helium Leak Test
• Pressure Decay Test
• Vacuum Decay Test
• Air Leak Test

Máy có khả năng tự động:

• Nhận sản phẩm
• Gá đặt sản phẩm
• Tạo chân không
• Kiểm tra rò rỉ
• Đánh giá OK/NG
• Phân loại sản phẩm
• Gửi dữ liệu về hệ thống quản lý

Toàn bộ quá trình được điều khiển bởi PLC và có thể vận hành liên tục 24/7.

Vai trò của PLC trong Auto Leak Test Machine

PLC (Programmable Logic Controller) là “bộ não” điều khiển toàn bộ hệ thống.

PLC chịu trách nhiệm:

• Điều khiển trình tự hoạt động của máy.
• Điều khiển van chân không.
• Điều khiển bơm chân không.
• Điều khiển xi lanh khí nén.
• Điều khiển Robot.
• Thu thập tín hiệu cảm biến.
• Giao tiếp với Leak Detector.
• Điều khiển HMI.
• Gửi dữ liệu lên MES hoặc SCADA.

Một PLC có thể điều khiển hàng trăm tín hiệu I/O trong cùng một hệ thống.

PLC điều khiển quy trình Leak Test như thế nào?

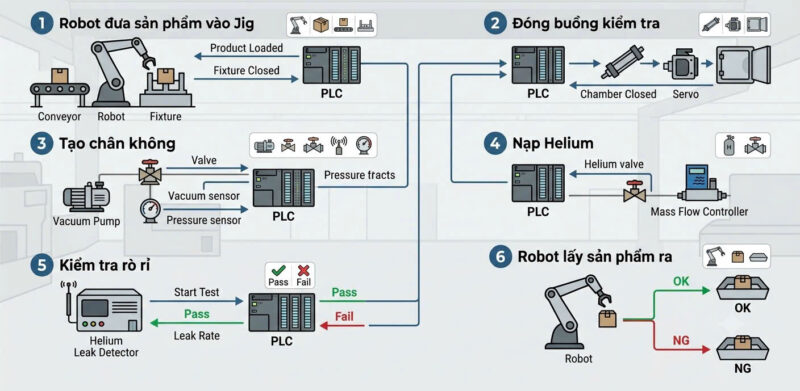

Một chu trình kiểm tra điển hình diễn ra theo trình tự sau:

Bước 1. Robot đưa sản phẩm vào Jig

Robot lấy sản phẩm từ băng tải và đặt chính xác vào đồ gá (Fixture).

PLC nhận tín hiệu:

• Product Loaded
• Fixture Closed

Bước 2. Đóng buồng kiểm tra

PLC điều khiển:

• Xi lanh khí nén
• Servo
• Cửa buồng chân không

Sau đó xác nhận:

• Chamber Closed

Bước 3. Tạo chân không

PLC điều khiển:

• Vacuum Pump
• Vacuum Valve

Theo dõi:

• Vacuum Sensor
• Pressure Sensor

Nếu áp suất đạt yêu cầu, PLC chuyển sang bước tiếp theo.

Bước 4. Nạp Helium

PLC điều khiển:

• Helium Valve
• Mass Flow Controller

Helium được nạp với áp suất và thời gian đã cài đặt.

Bước 5. Kiểm tra rò rỉ

PLC gửi tín hiệu Start Test đến Helium Leak Detector.

Leak Detector trả về:

• Leak Rate
• Pass
• Fail

PLC xử lý kết quả và lưu dữ liệu.

Bước 6. Robot lấy sản phẩm ra

Nếu:

OK

↓

Robot đặt vào khay OK.

Nếu:

NG

↓

Robot chuyển sang khay NG.

Toàn bộ quá trình diễn ra tự động mà không cần sự can thiệp của người vận hành.

Vai trò của Robot trong Auto Leak Test Machine

Robot giúp loại bỏ hoàn toàn thao tác thủ công.

Các nhiệm vụ chính gồm:

1. Loading

Robot lấy sản phẩm từ:

• Conveyor
• AGV
• Khay
• Magazine

2. Positioning

Robot đặt sản phẩm đúng vị trí với sai số rất nhỏ.

Ví dụ:

±0.02 mm

Điều này rất quan trọng vì sai lệch nhỏ cũng có thể làm kết quả Leak Test không chính xác.

3. Sorting

Sau khi kiểm tra:

Robot tự động phân loại:

• OK
• NG
• Rework

4. Palletizing

Robot có thể:

• Xếp khay
• Đóng pallet
• Chuyển sang công đoạn kế tiếp

Robot và PLC giao tiếp với nhau như thế nào?

Thông thường sử dụng:

• Ethernet/IP
• PROFINET
• EtherCAT
• Modbus TCP
• CC-Link IE

Ví dụ:

Robot gửi:

• Ready
• Busy
• Error
• Complete

PLC gửi:

• Start
• Stop
• Reset
• Product Type
• Recipe Number

Hai thiết bị trao đổi dữ liệu theo thời gian thực, giúp dây chuyền vận hành ổn định và đồng bộ.

Các thiết bị có thể tích hợp cùng Auto Leak Test Machine

Ngoài Robot và PLC, hệ thống còn có thể kết nối với nhiều thiết bị khác:

Lợi ích khi tích hợp Robot và PLC

1. Tăng năng suất

Chu kỳ kiểm tra được rút ngắn đáng kể, đáp ứng yêu cầu sản xuất số lượng lớn.

2. Giảm sai sót

Robot đảm bảo thao tác lặp lại với độ chính xác cao, hạn chế lỗi do con người.

3. Truy xuất dữ liệu

Mỗi sản phẩm đều có thể lưu:

• Serial Number
• Leak Rate
• Thời gian kiểm tra
• Người vận hành
• Model
• Recipe

Điều này đặc biệt quan trọng trong các ngành yêu cầu truy xuất nguồn gốc như ô tô, pin EV và điện tử.

4. Dễ dàng mở rộng

Khi sản lượng tăng, doanh nghiệp có thể bổ sung thêm Robot hoặc trạm kiểm tra mà không cần thay đổi toàn bộ hệ thống.

5. Tích hợp Smart Factory

Hệ thống có thể kết nối với:

• MES
• SCADA
• ERP
• Cloud Platform
• Dashboard thời gian thực

Giúp nhà máy giám sát và phân tích dữ liệu sản xuất một cách hiệu quả.

Ứng dụng thực tế

Auto Leak Test Machine tích hợp Robot và PLC được sử dụng rộng rãi trong các ngành:

• Linh kiện ô tô
• Hệ thống HVAC
• Bộ trao đổi nhiệt (Heat Exchanger)
• Module tản nhiệt
• Pin xe điện (EV Battery)
• Động cơ điện (E-Motor)
• Van công nghiệp
• Bình áp lực
• Thiết bị y tế
• Linh kiện bán dẫn
• Thiết bị làm mát trung tâm dữ liệu (Data Center Cooling)

Xu hướng phát triển trong tương lai

Trong các nhà máy thông minh, Auto Leak Test Machine đang được phát triển theo hướng:

• Tích hợp AI để phân tích xu hướng rò rỉ và cảnh báo sớm.
• Kết nối IIoT để giám sát từ xa.
• Điều chỉnh thông số kiểm tra tự động theo từng loại sản phẩm (Recipe Management).
• Dự đoán bảo trì (Predictive Maintenance) dựa trên dữ liệu vận hành.
• Đồng bộ với Digital Twin để mô phỏng và tối ưu quy trình sản xuất.

Những xu hướng này không chỉ giúp nâng cao chất lượng kiểm tra mà còn góp phần giảm chi phí vận hành và tăng hiệu quả sản xuất trong dài hạn.Kết luận

Việc tích hợp Robot và PLC vào Auto Leak Test Machine không chỉ đơn thuần là tự động hóa quá trình kiểm tra rò rỉ mà còn tạo nên một hệ thống sản xuất thông minh với khả năng vận hành ổn định, truy xuất dữ liệu đầy đủ và dễ dàng mở rộng.

Đối với các doanh nghiệp trong ngành ô tô, HVAC, pin xe điện, bán dẫn và điện tử, đây là giải pháp giúp nâng cao chất lượng sản phẩm, giảm tỷ lệ lỗi và đáp ứng các tiêu chuẩn sản xuất ngày càng khắt khe.

Giải pháp Auto Leak Test theo yêu cầu cho từng dây chuyền sản xuất

ULVAC Vietnam cung cấp giải pháp Auto Leak Test Machine được thiết kế theo yêu cầu của từng ứng dụng, tích hợp đồng bộ với:

• Máy dò rò rỉ Helium (Helium Leak Detector)
• Bơm chân không ULVAC
• Buồng chân không (Vacuum Chamber)
• Robot công nghiệp
• PLC/HMI
• Vision System
• Barcode & RFID
• MES/SCADA
• Hệ thống thu hồi Helium (Helium Recovery System)

Đội ngũ kỹ sư của ULVAC Vietnam sẵn sàng tư vấn từ giai đoạn khảo sát, thiết kế giải pháp, lắp đặt, chạy thử đến bảo trì và hỗ trợ kỹ thuật, giúp doanh nghiệp xây dựng hệ thống kiểm tra rò rỉ tự động có độ chính xác cao, tối ưu chi phí và phù hợp với mục tiêu phát triển nhà máy thông minh.

Liên hệ ULVAC Vietnam ngay hôm nay để được tư vấn giải pháp Auto Leak Test phù hợp với dây chuyền sản xuất của doanh nghiệp.
