Bẫy lọc dầu (Oil Mist Trap) là thiết bị quan trọng trong hệ thống chân không sử dụng bơm vòng dầu. Thiết bị giúp tách sương dầu khỏi dòng khí xả. Nhờ đó, lượng dầu phát tán ra môi trường được hạn chế.
Tuy nhiên, sau một thời gian vận hành, bẫy lọc dầu có thể gặp một số vấn đề. Phổ biến nhất là khói trắng thoát ra tại đầu xả, dầu đọng trên bề mặt hoặc rò rỉ tại các mối nối.
Những hiện tượng này có thể làm tăng chi phí bảo trì và ảnh hưởng đến môi trường làm việc. Vì vậy, việc xác định đúng nguyên nhân là rất cần thiết. Trong bài viết này, ULVAC Vietnam sẽ phân tích các lỗi thường gặp và hướng dẫn cách khắc phục hiệu quả.
1. Bẫy lọc dầu bơm chân không là gì?
Bẫy lọc dầu là thiết bị được lắp tại đường xả của một số loại bơm chân không sử dụng dầu. Chức năng chính của thiết bị là giữ lại các hạt sương dầu trong dòng khí xả.

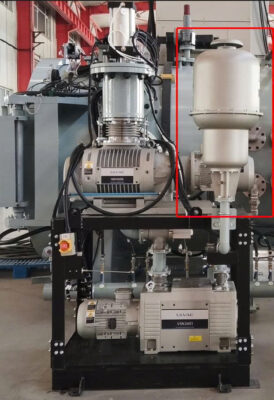

Bẫy dầu trong hệ bơm của lò xử lý nhiệt chân không ULVAC
Trong quá trình vận hành, khí xả có thể mang theo những giọt dầu nhỏ. Khi đi qua lõi lọc, các hạt dầu được giữ lại và kết tụ. Sau đó, dầu được thu gom theo cơ chế của thiết bị.
Nhờ vậy, bẫy lọc dầu giúp hạn chế sương dầu thoát ra ngoài. Thiết bị cũng góp phần giữ sạch khu vực lắp đặt.
Tuy nhiên, hiệu quả lọc phụ thuộc vào nhiều yếu tố:
- Lõi lọc: Cần phù hợp với lưu lượng khí và điều kiện vận hành.
- Gioăng làm kín: Giúp hạn chế khí đi vòng qua lõi lọc.
- Cơ cấu cố định: Giữ lõi lọc ổn định trong quá trình hoạt động.
- Đường ống thu hồi: Hỗ trợ thu gom dầu ngưng tụ và hạn chế rò rỉ.
- Điều kiện vận hành: Lưu lượng khí và đặc tính sương dầu có thể ảnh hưởng đến hiệu quả lọc.
Do đó, cần kiểm tra toàn bộ cụm bẫy lọc khi hiệu quả tách dầu suy giảm.
2. Dấu hiệu bẫy lọc dầu hoạt động không hiệu quả
2.1. Khói trắng thoát ra tại đầu xả
Khói trắng hoặc sương dầu xuất hiện liên tục có thể là dấu hiệu bẫy lọc hoạt động không hiệu quả. Hiện tượng này cần được kiểm tra, đặc biệt khi lượng khói tăng bất thường.
Một nguyên nhân có thể là gioăng bị lệch hoặc lõi lọc không được cố định đúng cách. Khi đó, khí mang sương dầu có thể đi vòng qua vật liệu lọc.
Tuy nhiên, không phải mọi trường hợp khói trắng đều do bẫy lọc dầu. Vì vậy, cần phân biệt sương dầu với hơi nước ngưng tụ trước khi xác định nguyên nhân.

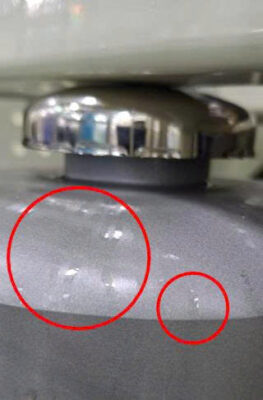

2.2. Dầu đọng trên bề mặt bẫy lọc
Dầu đọng quanh thân thiết bị có thể xuất phát từ các vị trí kết nối chưa kín. Ngoài ra, gioăng bị hỏng cũng có thể gây rò rỉ.
Nếu không xử lý kịp thời, dầu có thể bám lên các thiết bị xung quanh. Điều này làm tăng thời gian vệ sinh và ảnh hưởng đến điều kiện làm việc.
Do đó, cần xác định chính xác vị trí rò rỉ trước khi sửa chữa.
2.3. Dầu thất thoát qua hệ thống thu hồi
Hệ thống thu hồi dầu có nhiệm vụ thu gom dầu ngưng tụ theo thiết kế. Tuy nhiên, đường ống bố trí chưa phù hợp có thể khiến dầu tích tụ hoặc thoát ra ngoài.
Bên cạnh đó, các mối nối không kín cũng có thể làm giảm hiệu quả thu hồi. Vì vậy, cần kiểm tra cả đường ống và các điểm kết nối khi phát hiện dầu thất thoát bất thường.

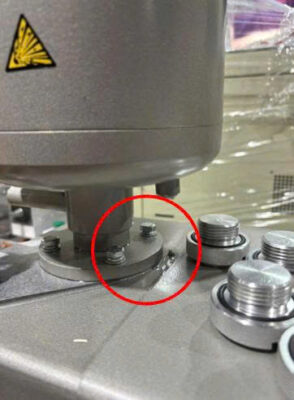

Dầu đọng nhiều trên bơm
3. Nguyên nhân khiến bẫy lọc dầu bị ra khói

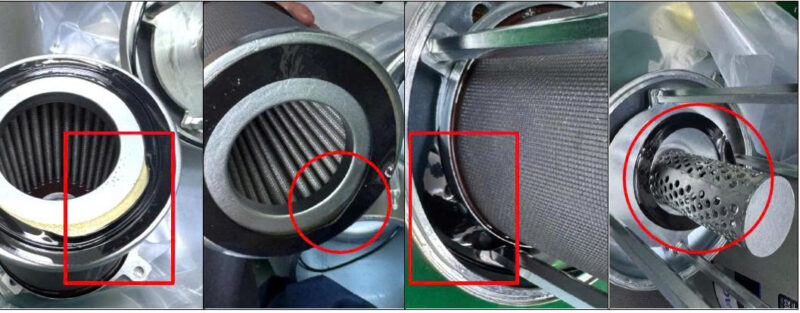

3.1. Gioăng cao su bị lệch hoặc hư hỏng
Gioăng cao su có nhiệm vụ làm kín giữa các chi tiết trong cụm bẫy lọc. Khi gioăng bị lệch, khe hở có thể hình thành tại vị trí tiếp xúc.
Khi đó, một phần khí mang sương dầu có thể đi vòng qua lõi lọc. Kết quả là hiệu quả tách dầu suy giảm và sương dầu thoát ra đầu xả.
Một số nguyên nhân thường gặp gồm:
- Gioăng được lắp sai vị trí.
- Gioăng bị lão hóa hoặc biến dạng.
- Cơ cấu giữ lõi lọc chưa đủ ổn định.
- Các chi tiết không được lắp đúng yêu cầu kỹ thuật.
Cách khắc phục: Trước tiên, hãy kiểm tra vị trí và tình trạng gioăng. Nếu gioăng bị hỏng, cần thay thế bằng linh kiện phù hợp. Đồng thời, kiểm tra cơ cấu cố định để hạn chế tình trạng lệch gioăng tái diễn.
3.2. Lõi lọc bị tắc hoặc xuống cấp
Lõi lọc có vai trò trực tiếp trong quá trình tách sương dầu. Sau thời gian sử dụng, dầu và chất bẩn có thể tích tụ trên vật liệu lọc.
Khi đó, khả năng thông khí có thể giảm. Nếu lõi lọc bị hư hỏng hoặc không phù hợp với ứng dụng, hiệu quả tách sương dầu cũng có thể suy giảm.
Để khắc phục, kỹ sư bảo trì nên thực hiện các bước sau:
- Kiểm tra tình trạng lõi lọc.
- Đánh giá chênh áp nếu thiết bị có phương tiện đo.
- Vệ sinh lõi lọc nếu được nhà sản xuất cho phép.
- Thay lõi lọc khi bị hư hỏng hoặc đến hạn sử dụng.
Đặc biệt, cần lựa chọn lõi lọc tương thích với thiết bị. Không nên tiếp tục sử dụng lõi lọc đã xuống cấp chỉ để giảm chi phí vật tư trước mắt.
3.3. Cơ cấu cố định lõi lọc chưa phù hợp
Lõi lọc cần được giữ ổn định trong suốt quá trình vận hành. Tuy nhiên, một số kết cấu có thể cho phép cụm lõi lọc dịch chuyển nếu cơ cấu định vị chưa phù hợp.
Rung động có thể góp phần làm thay đổi vị trí của các chi tiết. Khi đó, gioăng làm kín cũng có nguy cơ bị xê dịch.
Để xử lý vấn đề này, cần kiểm tra độ chắc chắn của cụm lắp ráp. Ngoài ra, có thể xem xét bổ sung chi tiết định vị hoặc cơ cấu cố định phù hợp với thiết kế.
Mọi thay đổi cần được xác nhận về mặt kỹ thuật. Đặc biệt, không nên tự ý điều chỉnh kích thước khiến gioăng bị nén quá mức hoặc cản trở dòng khí.

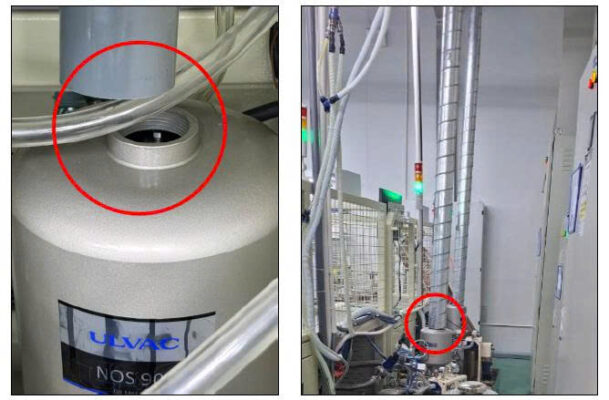

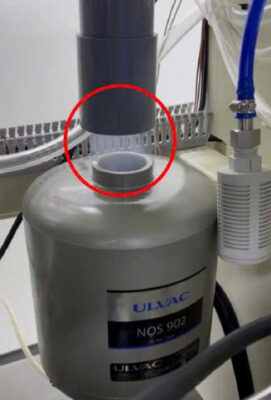

3.4. Đường ống thu hồi dầu chưa kín
Đường ống thu hồi không kín có thể khiến dầu rò rỉ tại các mối nối. Ngoài ra, việc bố trí đường ống chưa phù hợp có thể gây tích tụ dầu ngưng tụ.

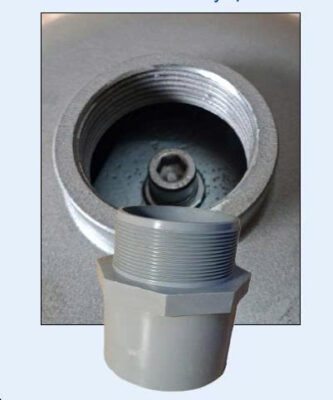

Để hạn chế tình trạng này, cần kiểm tra các điểm kết nối và khả năng thoát dầu. Nếu cần thiết, có thể xem xét sử dụng đầu nối ren tương thích với thiết kế thiết bị.
Tuy nhiên, kết nối ren không tự động bảo đảm độ kín hoàn toàn. Vì vậy, cần lựa chọn phương pháp làm kín phù hợp và kiểm tra sau khi lắp đặt.
4. Giải pháp cải thiện hiệu quả bẫy lọc dầu
Sau khi xác định nguyên nhân, nhà máy có thể lựa chọn phương án xử lý phù hợp. Dưới đây là những giải pháp cần xem xét.

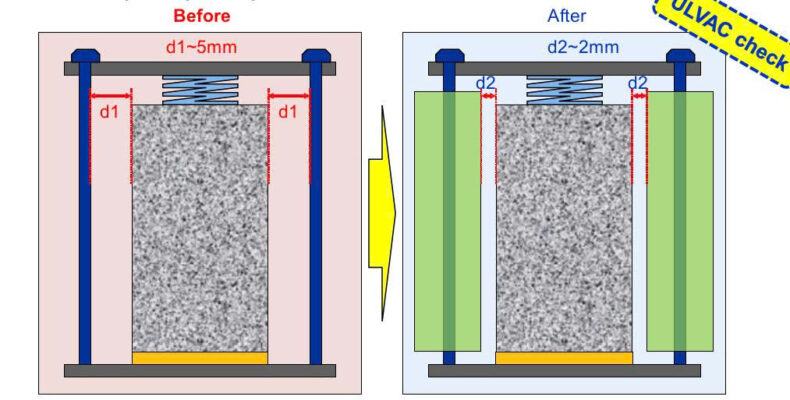

4.1. Cố định lõi lọc và duy trì độ kín của gioăng
Trước tiên, cần bảo đảm lõi lọc được lắp đúng vị trí. Gioăng cũng phải nằm ổn định tại khu vực làm kín.
Nếu cơ cấu hiện tại chưa đủ chắc chắn, có thể xem xét bổ sung chi tiết đệm hoặc cơ cấu định vị. Giải pháp này nhằm hạn chế độ dịch chuyển của lõi lọc trong quá trình vận hành.
Tuy nhiên, phương án cải tiến phải phù hợp với kết cấu thực tế. Đồng thời, cần bảo đảm không gây biến dạng gioăng hoặc cản trở dòng khí.
4.2. Cải thiện kết nối đường ống
Các mối nối cần bảo đảm độ kín và khả năng chịu điều kiện vận hành. Nếu phát hiện kết nối hở hoặc khớp nối không phù hợp, cần đánh giá phương án thay thế.
Chẳng hạn, hệ thống có thể sử dụng kết nối ren tương thích nếu thiết kế cho phép. Sau khi lắp đặt, kỹ sư cần kiểm tra lại độ kín của toàn bộ kết nối.
Nhờ đó, nguy cơ rò rỉ dầu tại các điểm nối có thể được kiểm soát tốt hơn.
4.3. Tối ưu đường ống thu hồi dầu
Đường ống thu hồi cần được bố trí phù hợp để dầu ngưng tụ thoát về vị trí thu gom. Đồng thời, thiết kế phải hạn chế những điểm dễ tích tụ dầu.
Trong một số hệ thống, có thể xem xét bổ sung điểm thu gom hoặc van xả dầu phù hợp. Giải pháp này giúp việc vệ sinh và bảo trì thuận tiện hơn.
Tuy nhiên, cần đánh giá thiết kế trước khi bổ sung linh kiện. Đặc biệt, phải bảo đảm an toàn khi thao tác và không làm ảnh hưởng đến hoạt động của hệ thống.
4.4. Xây dựng kế hoạch bảo trì định kỳ
Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu bất thường. Nhờ đó, nhà máy có thể xử lý trước khi vấn đề ảnh hưởng đến sản xuất.
Kế hoạch kiểm tra nên bao gồm:
- Tình trạng lõi lọc và gioăng cao su.
- Độ ổn định của cơ cấu cố định.
- Độ kín của các mối nối.
- Tình trạng đường ống thu hồi dầu.
- Dấu hiệu khói dầu hoặc dầu đọng bất thường.
Ngoài ra, cần tuân thủ hướng dẫn của nhà sản xuất về chu kỳ kiểm tra và thay thế linh kiện.
5. Quy trình kiểm tra bẫy lọc dầu khi xuất hiện khói dầu
Để xử lý hiệu quả, kỹ sư bảo trì nên kiểm tra theo trình tự rõ ràng.
Bước 1: Xác định vị trí phát sinh vấn đề
Trước tiên, quan sát vị trí khói dầu thoát ra. Đồng thời, kiểm tra xem dầu có đọng tại thân thiết bị hoặc các mối nối hay không.
Bước 2: Kiểm tra lõi lọc và gioăng
Sau khi dừng thiết bị và cô lập hệ thống an toàn, kiểm tra tình trạng lõi lọc. Tiếp theo, xác nhận vị trí và tình trạng của gioăng cao su.
Bước 3: Kiểm tra cơ cấu cố định
Đánh giá độ ổn định của cụm lõi lọc. Nếu phát hiện chi tiết bị lỏng hoặc dịch chuyển, cần xác định nguyên nhân trước khi lắp lại.
Bước 4: Kiểm tra đường ống thu hồi
Kiểm tra độ kín của các mối nối. Đồng thời, xác định những vị trí có thể gây tích tụ hoặc rò rỉ dầu.
Bước 5: Khắc phục và đánh giá kết quả
Thực hiện sửa chữa hoặc thay thế linh kiện theo hướng dẫn kỹ thuật. Sau đó, chạy thử trong điều kiện phù hợp và theo dõi tình trạng khói dầu.
Cuối cùng, so sánh kết quả trước và sau khi xử lý. Việc đánh giá nên dựa trên điều kiện vận hành tương đương để xác định hiệu quả thực tế.
6. Lợi ích khi tối ưu bẫy lọc dầu
Việc duy trì bẫy lọc dầu ở trạng thái hoạt động phù hợp mang lại nhiều lợi ích cho nhà máy.
- Hạn chế phát tán sương dầu: Giúp kiểm soát lượng dầu thoát ra môi trường khi nguyên nhân được xử lý đúng cách.
- Cải thiện khả năng thu hồi dầu: Hạn chế thất thoát qua các mối nối và hỗ trợ thu gom dầu ngưng tụ.
- Giảm thời gian vệ sinh: Hạn chế dầu đọng trên bề mặt thiết bị và khu vực xung quanh.
- Tối ưu chi phí bảo trì: Giúp phát hiện sớm các vấn đề và hạn chế sửa chữa phát sinh.
- Cải thiện môi trường làm việc: Góp phần duy trì khu vực sản xuất sạch sẽ hơn.
Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào tình trạng thiết bị và điều kiện vận hành. Vì vậy, cần đánh giá kết quả sau khi triển khai giải pháp.
7. ULVAC Vietnam – Tư vấn giải pháp bẫy lọc dầu
Bẫy lọc dầu cần được lựa chọn, lắp đặt và bảo trì đúng cách để duy trì hiệu quả tách sương dầu. Khi xuất hiện khói dầu hoặc rò rỉ, việc xác định đúng nguyên nhân sẽ giúp nhà máy lựa chọn phương án xử lý phù hợp.
ULVAC Vietnam hỗ trợ tư vấn thiết bị chân không và các giải pháp kỹ thuật liên quan theo phạm vi dịch vụ thực tế.
Bạn đang gặp vấn đề với bẫy lọc dầu hoặc cần cải thiện hiệu quả lọc sương dầu trong nhà máy?
Hãy liên hệ ULVAC Vietnam để được trao đổi về tình trạng thiết bị và phương án xử lý phù hợp với điều kiện vận hành thực tế.
ULVAC Vietnam – Đồng hành cùng doanh nghiệp trong các giải pháp chân không công nghiệp.
