Trong hệ thống Helium Auto Leak Test, việc lựa chọn cấu hình hệ thống chân không ảnh hưởng trực tiếp đến tốc độ kiểm tra, độ nhạy phát hiện rò rỉ và năng suất của dây chuyền sản xuất. Một trong những câu hỏi mà nhiều nhà máy thường đặt ra là: Có nên sử dụng bơm chân không Booster hay chỉ cần bơm chân không sơ cấp?
Thực tế, bơm Booster không phải là thiết bị bắt buộc trong mọi ứng dụng. Tuy nhiên, đối với các sản phẩm có kích thước lớn, yêu cầu chu kỳ kiểm tra ngắn hoặc độ sạch cao, Booster có thể giúp nâng cao đáng kể hiệu suất của hệ thống Helium Leak Test.
Bơm chân không Booster là gì?
Bơm chân không Booster (Mechanical Booster Pump hoặc Roots Booster Pump) là loại bơm được lắp giữa buồng chân không (Vacuum Chamber) và bơm chân không sơ cấp (Oil Rotary Vane Pump hoặc Dry Vacuum Pump).
Booster không hoạt động độc lập mà chỉ vận hành khi kết hợp với bơm sơ cấp.
Chức năng chính của Booster gồm:
- Tăng lưu lượng hút chân không (Pumping Speed)
- Rút ngắn thời gian Pump Down
- Giảm Cycle Time
- Tăng năng suất dây chuyền
- Hỗ trợ hệ thống nhanh chóng đạt mức chân không yêu cầu
Khi nào không cần Booster?
Nếu hệ thống có:
- Buồng chân không nhỏ
- Linh kiện kích thước nhỏ
- Cycle Time không quá khắt khe
- Sản lượng ở mức trung bình
thì chỉ sử dụng bơm chân không sơ cấp là đủ đáp ứng yêu cầu.
Ưu điểm
- Chi phí đầu tư thấp
- Cấu hình đơn giản
- Dễ bảo trì
- Tiêu thụ điện năng thấp hơn
Khi nào nên sử dụng Booster?
1. Buồng chân không có thể tích lớn
Đối với các sản phẩm như:
- EV Battery Pack
- Bình gas
- Bình chữa cháy
- Heat Exchanger
- Bình tích áp
- Bình nhiên liệu ô tô
thời gian hút chân không thường chiếm phần lớn chu kỳ kiểm tra.
Việc bổ sung Booster giúp tăng đáng kể tốc độ hút trong vùng áp suất trung gian, từ đó rút ngắn thời gian Pump Down và nâng cao năng suất.
2. Dây chuyền yêu cầu Cycle Time ngắn
Trong sản xuất hàng loạt, chỉ cần giảm vài giây trên mỗi chu kỳ kiểm tra cũng tạo ra sự khác biệt lớn.
Ví dụ:
Không sử dụng Booster
- Dry Pump: 300 m³/h
- Pump Down Time: khoảng 40 giây
Có sử dụng Booster
- Dry Pump: 300 m³/h
- Booster: 1.000 m³/h
Pump Down Time có thể giảm xuống còn khoảng 20–25 giây, giúp tăng năng suất kiểm tra từ 20–40%, tùy theo thể tích buồng chân không.
3. Yêu cầu độ nhạy phát hiện rò rỉ cao
Máy Helium Auto Leak Test thường phải phát hiện mức rò rỉ rất nhỏ.
Để đạt kết quả ổn định, hệ thống cần nhanh chóng đạt áp suất chân không yêu cầu nhằm:
- Giảm Background Gas
- Tăng độ ổn định phép đo
- Giảm thời gian chờ
- Nâng cao độ lặp lại của kết quả kiểm tra
Booster giúp hệ thống đạt điều kiện này nhanh hơn, đặc biệt đối với các buồng chân không lớn.
4. Sản phẩm yêu cầu độ sạch cao
Đây là một lợi ích quan trọng nhưng thường bị bỏ qua.

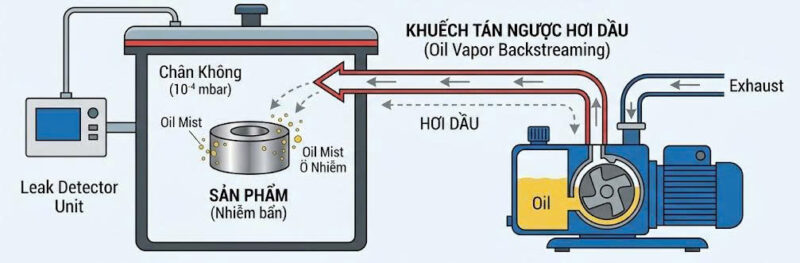

Đối với các hệ thống sử dụng bơm chân không vòng dầu, luôn tồn tại nguy cơ hơi dầu (Oil Vapor) khuếch tán ngược (Backstreaming) từ bơm vào buồng chân không.
Điều này có thể:
- Làm nhiễm bẩn sản phẩm
- Giảm độ sạch của chamber
- Ảnh hưởng đến chất lượng sản phẩm
- Gây sai số đối với các phép đo có độ nhạy cao

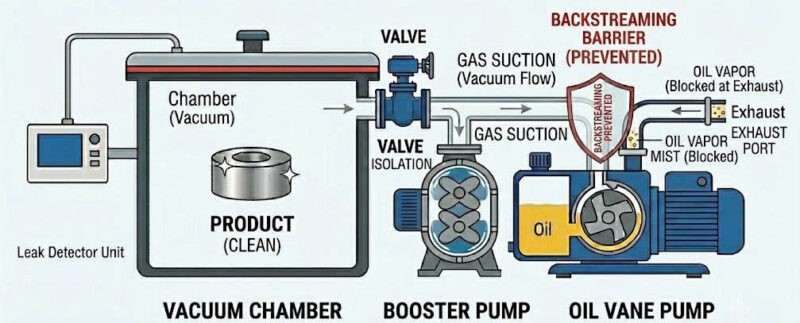

Khi lắp Mechanical Booster Pump phía trước bơm vòng dầu, Booster tạo dòng khí liên tục theo hướng từ buồng chân không về phía bơm, đồng thời tăng khoảng cách giữa chamber và bơm dầu. Nhờ đó, nguy cơ hơi dầu khuếch tán ngược vào chamber được giảm đáng kể, giúp duy trì môi trường chân không sạch hơn.
Đây là giải pháp phù hợp cho các ứng dụng:
- Pin xe điện (EV Battery)
- Linh kiện bán dẫn
- Linh kiện điện tử
- Thiết bị y tế
- Các sản phẩm yêu cầu độ sạch bề mặt cao
So sánh hệ thống có và không có Booster
| Tiêu chí | Không Booster | Có Booster |
|---|---|---|
| Chi phí đầu tư | Thấp | Cao hơn |
| Pumping Speed | Phụ thuộc bơm sơ cấp | Tăng đáng kể |
| Pump Down Time | Dài hơn | Ngắn hơn |
| Cycle Time | Lâu hơn | Ngắn hơn |
| Năng suất | Trung bình | Cao |
| Buồng chân không lớn | Không tối ưu | Rất phù hợp |
| Hạn chế Oil Backstreaming | Thấp | Tốt hơn |
| Ứng dụng yêu cầu độ sạch | Hạn chế | Phù hợp |
Làm thế nào để lựa chọn Booster phù hợp?
Không phải hệ thống nào cũng cần Booster công suất lớn. Việc lựa chọn cần dựa trên:
- Thể tích buồng chân không
- Áp suất chân không mục tiêu
- Leak Rate cần phát hiện
- Cycle Time mong muốn
- Loại bơm sơ cấp
- Yêu cầu về độ sạch của sản phẩm
ULVAC cung cấp nhiều dòng Mechanical Booster Pump với công suất hút từ 50 m³/h đến 6.200 m³/h, giúp tối ưu cho từng ứng dụng cụ thể.
Kết luận
Booster không chỉ giúp tăng công suất hút chân không mà còn rút ngắn thời gian kiểm tra, tăng năng suất, cải thiện độ ổn định của phép đo và giảm nguy cơ hơi dầu khuếch tán ngược trong các hệ thống sử dụng bơm vòng dầu.
Đối với các hệ thống Helium Auto Leak Test có buồng chân không lớn, yêu cầu Cycle Time ngắn hoặc cần môi trường chân không sạch, việc trang bị Booster là giải pháp mang lại hiệu quả đầu tư lâu dài.
Nếu chưa chắc chắn nên lựa chọn cấu hình có hay không có Booster, hãy để đội ngũ kỹ sư của ULVAC Vietnam hỗ trợ đánh giá ứng dụng thực tế và đề xuất giải pháp tối ưu nhất về hiệu suất, chi phí và độ tin cậy.
