Trong hệ thống chân không công nghiệp, Booster Pump (Mechanical Booster Pump) là thiết bị giúp tăng tốc độ hút, rút ngắn thời gian đạt chân không và cải thiện hiệu suất vận hành. Tuy nhiên, nếu Booster hoạt động khi áp suất còn quá cao, động cơ có thể bị quá tải, phát sinh nhiệt lớn và làm giảm tuổi thọ của thiết bị.
Vì vậy, việc trang bị các giải pháp bảo vệ phù hợp là điều cần thiết. Hiện nay, biến tần (VFD – Variable Frequency Drive) là lựa chọn phổ biến trong các hệ thống hiện đại. Bên cạnh đó, nhiều nhà máy vẫn sử dụng các phương pháp bảo vệ truyền thống như Bypass Valve, Pressure Switch hoặc điều khiển bằng PLC.
Bài viết dưới đây sẽ giúp bạn hiểu rõ ưu điểm của từng giải pháp và biết khi nào nên áp dụng chúng.
Booster Pump là gì?
Booster Pump là loại bơm chân không được lắp nối tiếp với bơm sơ cấp (Backing Pump) nhằm tăng lưu lượng hút trong dải áp suất trung bình. Nhờ đó, hệ thống có thể đạt mức chân không yêu cầu nhanh hơn và nâng cao năng suất sản xuất.

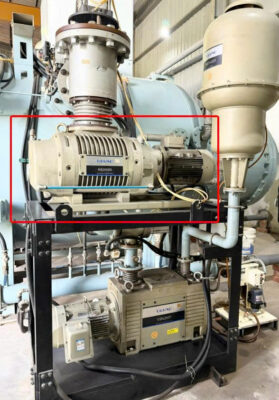

Hình ảnh thực tế hệ bơm booster + bơm vòng dầu của ULVAC vận hành sau 6 năm
Thông thường, Booster Pump được kết hợp với:
- Oil Rotary Vane Pump
- Dry Screw Pump
- Scroll Pump
- Claw Pump
Thiết bị này được ứng dụng rộng rãi trong:
- Xử lý nhiệt chân không
- PVD/CVD Coating
- Sản xuất bán dẫn
- Pin Lithium
- Đông khô (Freeze Drying)
- Luyện kim chân không

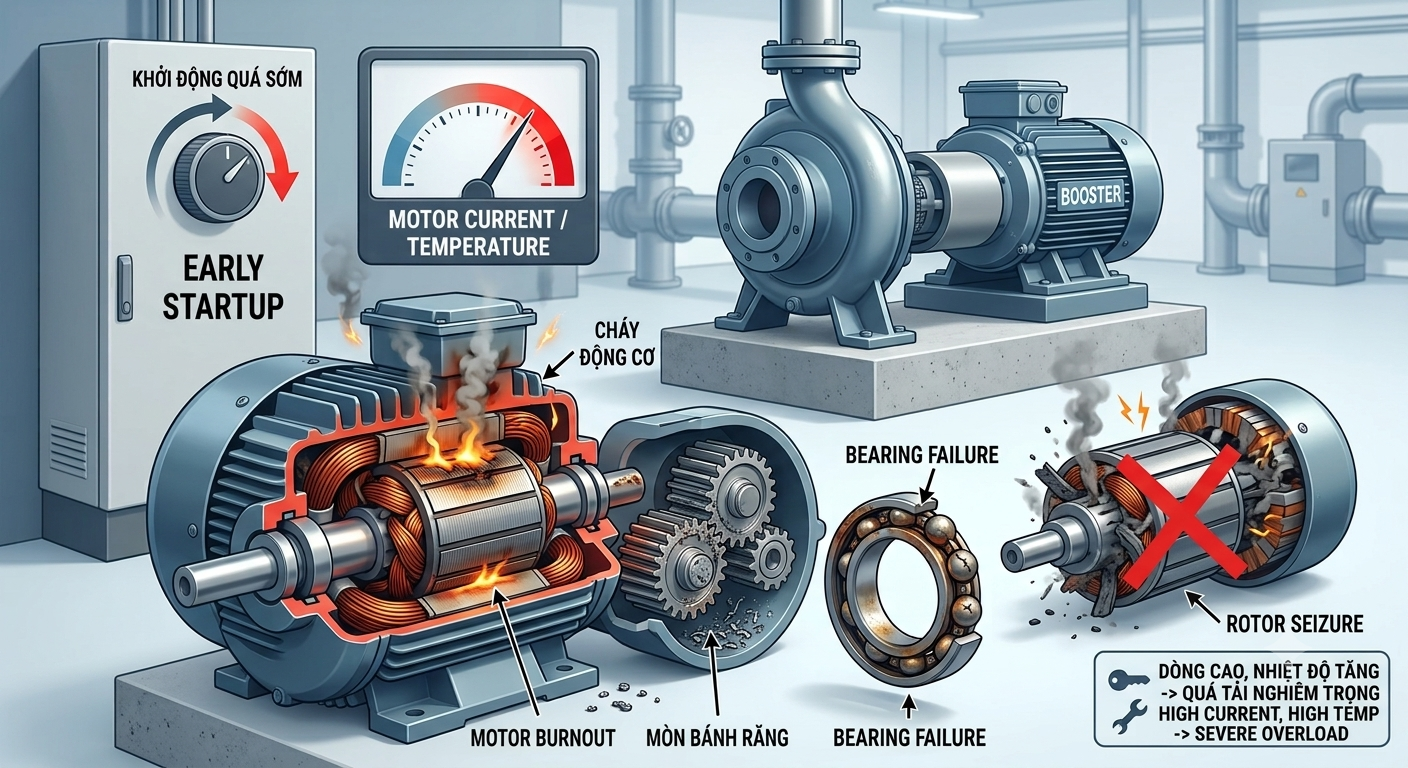

Vì sao Booster Pump cần được bảo vệ khi chạy ở áp suất cao?
Khác với bơm sơ cấp, Booster Pump không được thiết kế để làm việc với chênh lệch áp suất quá lớn giữa cửa hút và cửa xả.
Nếu Booster khởi động quá sớm, mô-men tải sẽ tăng nhanh. Kết quả là, dòng điện động cơ tăng cao, nhiệt độ tăng mạnh và nguy cơ quá tải cũng lớn hơn.
Trong trường hợp nghiêm trọng, thiết bị có thể gặp các sự cố như:
- Cháy động cơ
- Mòn bánh răng
- Hỏng vòng bi
- Kẹt rotor
- Dừng hệ thống ngoài kế hoạch
Do đó, mọi hệ thống Booster Pump đều cần có cơ chế bảo vệ phù hợp.
Mục đích của việc sử dụng biến tần (VFD)
1. Khởi động mềm, giảm dòng khởi động
Khi khởi động trực tiếp, dòng điện có thể cao gấp nhiều lần dòng định mức. Điều này dễ gây sốc điện và ảnh hưởng đến tuổi thọ động cơ.
Nhờ sử dụng VFD, Booster Pump có thể khởi động từ từ, giảm dòng khởi động và hạn chế rung động cơ khí.
Lợi ích bao gồm:
- Giảm sốc điện
- Giảm sốc cơ khí
- Bảo vệ động cơ
- Tăng tuổi thọ thiết bị
2. Điều chỉnh tốc độ theo áp suất
Đây là ưu điểm lớn nhất của biến tần.
Thay vì luôn chạy ở tốc độ tối đa, Booster sẽ thay đổi tốc độ theo áp suất thực tế của hệ thống.
Ví dụ:
| Áp suất | Tốc độ Booster |
|---|---|
| 760 Torr | Dừng |
| 150 Torr | 30% |
| 80 Torr | 50% |
| 20 Torr | 80% |
| Dưới 5 Torr | 100% |
Nhờ đó, Booster không bị quá tải trong giai đoạn đầu nhưng vẫn đạt hiệu suất cao khi áp suất giảm xuống mức phù hợp.
3. Tiết kiệm điện năng
Ngoài khả năng bảo vệ thiết bị, VFD còn giúp tối ưu điện năng tiêu thụ.
Ở những giai đoạn chưa cần công suất tối đa, biến tần sẽ giảm tốc độ quay của Booster. Nhờ vậy, công suất tiêu thụ và lượng nhiệt sinh ra đều giảm đáng kể.
Đối với các hệ thống vận hành liên tục, lợi ích về chi phí điện có thể rất đáng kể.
4. Dễ tích hợp với hệ thống điều khiển
Hiện nay, hầu hết các biến tần đều có thể kết nối với:
- PLC
- HMI
- SCADA
- Pressure Transmitter
Nhờ đó, hệ thống có thể tự động điều chỉnh tốc độ Booster theo tín hiệu áp suất, đồng thời giám sát dòng điện, công suất và các cảnh báo vận hành theo thời gian thực.
5. Kéo dài tuổi thọ Booster Pump
Việc giảm sốc điện, giảm rung động và hạn chế quá tải giúp Booster vận hành ổn định hơn.
Ngoài ra, các chi tiết như vòng bi, bánh răng và phớt cũng ít bị mài mòn hơn. Điều này giúp giảm chi phí bảo trì và tăng tuổi thọ thiết bị.
Ngoài VFD còn có những giải pháp bảo vệ nào?
Mặc dù VFD mang lại nhiều lợi ích, không phải hệ thống nào cũng cần trang bị biến tần. Tùy theo yêu cầu vận hành và ngân sách, doanh nghiệp có thể lựa chọn những giải pháp khác.
1. Bypass Valve
Bypass Valve là giải pháp cơ khí được sử dụng rất phổ biến trên Booster Pump.
Nguyên lý hoạt động khá đơn giản. Khi chênh lệch áp suất vượt quá giá trị cài đặt, van sẽ tự động mở để một phần khí quay trở lại cửa hút.
Nhờ đó, tải tác động lên Booster giảm xuống và động cơ được bảo vệ khỏi tình trạng quá tải.
Ưu điểm
- Không cần nguồn điện
- Chi phí đầu tư thấp
- Độ tin cậy cao
- Ít phải bảo trì
Hạn chế
Tuy nhiên, Booster vẫn phải quay ở tốc độ tối đa nên khả năng tiết kiệm điện gần như không có.
2. Pressure Switch
Một số hệ thống lựa chọn Pressure Switch để quyết định thời điểm Booster bắt đầu hoạt động.
Ví dụ, Booster chỉ được phép khởi động khi áp suất giảm xuống dưới 80 Torr.
Cách làm này giúp hạn chế tình trạng Booster phải làm việc ở vùng áp suất quá cao.
3. Điều khiển bằng PLC
Đối với các dây chuyền tự động, PLC thường được lập trình để điều khiển toàn bộ trình tự vận hành.
Thông thường, bơm sơ cấp sẽ khởi động trước. Sau khi áp suất đạt giá trị cài đặt, PLC mới cho phép Booster hoạt động.
Nếu áp suất tăng bất thường, hệ thống cũng có thể tự động dừng Booster để đảm bảo an toàn.
4. Bảo vệ bằng cảm biến dòng điện
Ngoài các phương pháp trên, nhiều hệ thống còn sử dụng cảm biến dòng điện hoặc rơ-le quá tải.
Khi dòng điện hoặc nhiệt độ vượt ngưỡng cho phép, Booster sẽ giảm tốc (nếu dùng VFD) hoặc tự động dừng để tránh hư hỏng.
So sánh các giải pháp bảo vệ Booster Pump
| Giải pháp | Bảo vệ quá tải | Tiết kiệm điện | Chi phí đầu tư | Tự động hóa |
|---|---|---|---|---|
| VFD | ★★★★★ | ★★★★★ | Cao | Cao |
| Bypass Valve | ★★★★☆ | ★☆☆☆☆ | Thấp | Trung bình |
| Pressure Switch | ★★★☆☆ | ★★☆☆☆ | Thấp | Trung bình |
| PLC | ★★★★★ | ★★★★☆ | Cao | Rất cao |
| Thermal Protection | ★★☆☆☆ | Không | Rất thấp | Thấp |
Nên chọn VFD hay Bypass Valve?
Câu trả lời phụ thuộc vào mục tiêu của từng hệ thống.
Nếu doanh nghiệp cần tối ưu điện năng, nâng cao mức độ tự động hóa và kéo dài tuổi thọ thiết bị, VFD sẽ là lựa chọn phù hợp.
Ngược lại, nếu ưu tiên chi phí đầu tư thấp và cấu hình đơn giản, Bypass Valve vẫn là giải pháp đáng tin cậy.
Trên thực tế, nhiều hệ thống chân không của ULVAC kết hợp cả hai giải pháp. Trong trường hợp này, VFD chịu trách nhiệm điều khiển tốc độ và tiết kiệm năng lượng, còn Bypass Valve đóng vai trò bảo vệ dự phòng khi xuất hiện chênh lệch áp suất bất thường.
Kết luận
Biến tần VFD và các giải pháp bảo vệ khác đều hướng tới mục tiêu chung là giúp Booster Pump vận hành an toàn, ổn định và bền bỉ.
Mỗi phương án đều có ưu điểm riêng. Do đó, doanh nghiệp nên lựa chọn dựa trên yêu cầu công nghệ, mức độ tự động hóa và ngân sách đầu tư. Với những hệ thống hiện đại, việc kết hợp VFD, PLC và Bypass Valve thường mang lại hiệu quả tối ưu cả về hiệu suất vận hành lẫn chi phí bảo trì trong dài hạn.
Theo kinh nghiệm của ULVAC Vietnam, việc lựa chọn đúng giải pháp điều khiển và bảo vệ Booster Pump không chỉ giúp kéo dài tuổi thọ thiết bị mà còn góp phần nâng cao hiệu quả của toàn bộ hệ thống chân không trong sản xuất công nghiệp.
