Trong hệ thống Auto Leak Test sử dụng công nghệ dò rò rỉ Helium, độ chính xác và tốc độ kiểm tra không chỉ phụ thuộc vào Leak Detector hay bơm chân không mà còn chịu ảnh hưởng lớn bởi cách thiết kế hệ thống chân không. Một trong những thành phần quan trọng nhưng thường bị đánh giá thấp là Main Valve.
Vị trí lắp đặt Main Valve có thể ảnh hưởng trực tiếp đến thời gian hút chân không, độ ổn định áp suất, độ nhạy phát hiện rò rỉ và hiệu suất tổng thể của dây chuyền sản xuất. Vậy tại sao vị trí của Main Valve lại quan trọng đến như vậy?
Main Valve Trong Máy Auto Leak Test Là Gì?

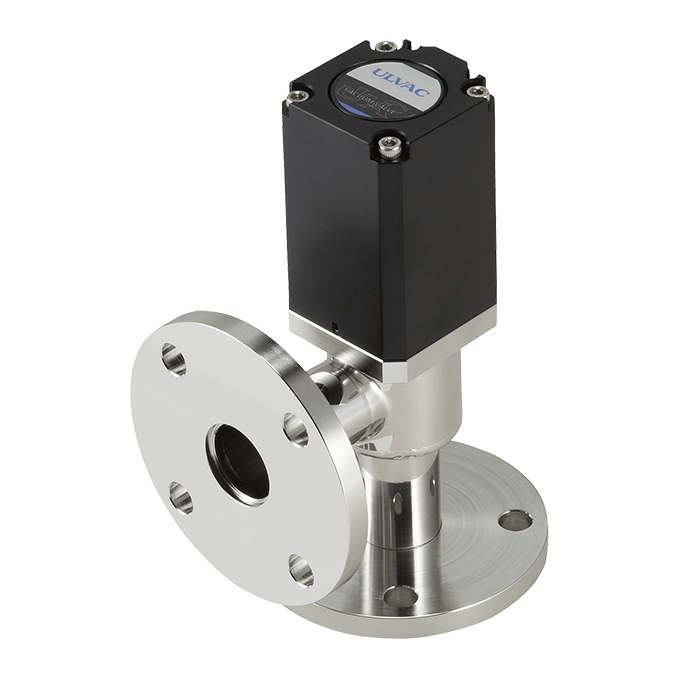

Main Valve là van chân không chính được sử dụng để đóng hoặc mở đường chân không giữa buồng kiểm tra (Test Chamber) và hệ thống bơm chân không.
Trong một chu trình Auto Leak Test điển hình, Main Valve thực hiện các nhiệm vụ:
- Kết nối buồng kiểm tra với hệ thống bơm chân không.
- Cô lập buồng kiểm tra khi thực hiện phép đo rò rỉ.
- Bảo vệ Leak Detector khỏi áp suất hoặc lưu lượng khí vượt mức cho phép.
- Điều khiển trình tự vận hành tự động của hệ thống.
Do đảm nhận vai trò trung tâm trong quá trình kiểm tra, vị trí lắp đặt Main Valve có ảnh hưởng rất lớn đến hiệu quả hoạt động của toàn bộ hệ thống.
1. Ảnh Hưởng Đến Thời Gian Hút Chân Không (Pump Down Time)
Mục tiêu đầu tiên của máy Auto Leak Test là đưa buồng kiểm tra xuống mức áp suất yêu cầu trong thời gian ngắn nhất.
Khi Main Valve được lắp đặt quá xa buồng kiểm tra, thể tích đường ống nằm giữa van và buồng kiểm tra sẽ tăng lên. Điều này khiến bơm chân không phải hút thêm một lượng khí không cần thiết trước khi đạt được áp suất mục tiêu.
Hệ quả là:
- Thời gian hút chân không kéo dài.
- Chu kỳ kiểm tra tăng lên.
- Năng suất sản xuất giảm.
Ngược lại, khi Main Valve được bố trí gần buồng kiểm tra, thể tích cần hút chân không được giảm thiểu, giúp rút ngắn thời gian Pump Down và tăng hiệu quả vận hành.
2. Tăng Độ Nhạy Phát Hiện Rò Rỉ
Trong các ứng dụng kiểm tra rò rỉ Helium có yêu cầu độ nhạy cao, việc giảm thiểu thể tích chết (Dead Volume) là yếu tố rất quan trọng.
Nếu Main Valve được lắp đặt xa vị trí kiểm tra:
- Khí Helium bị pha loãng trong thể tích đường ống lớn hơn.
- Tín hiệu rò rỉ đến Leak Detector chậm hơn.
- Độ nhạy phát hiện rò rỉ giảm.
Ngược lại, khi Main Valve được đặt gần Test Chamber:
- Thể tích hệ thống được tối ưu.
- Tín hiệu Helium được truyền nhanh hơn.
- Hệ thống phản hồi chính xác hơn đối với các rò rỉ rất nhỏ.
Điều này đặc biệt quan trọng trong các ngành công nghiệp như:
- Linh kiện ô tô.
- Pin xe điện (EV Battery).
- Điều hòa không khí.
- Bộ trao đổi nhiệt.
- Linh kiện bán dẫn.
3. Cải Thiện Độ Ổn Định Áp Suất Trong Quá Trình Đo
Sau khi đạt được áp suất chân không yêu cầu, hệ thống cần duy trì trạng thái ổn định để thực hiện phép đo rò rỉ.
Nếu khoảng cách giữa Main Valve và buồng kiểm tra quá lớn:
- Áp suất trong hệ thống có thể dao động nhiều hơn.
- Xuất hiện hiện tượng giải hấp phụ khí từ thành ống.
- Kết quả đo dễ bị nhiễu.
Việc đặt Main Valve gần buồng kiểm tra giúp giảm các yếu tố gây mất ổn định, từ đó nâng cao độ tin cậy của kết quả kiểm tra.
4. Giảm Tổn Thất Conductance Trong Đường Ống
Trong kỹ thuật chân không, Conductance thể hiện khả năng dẫn khí của đường ống.
Đường ống càng dài hoặc càng có nhiều điểm uốn cong thì Conductance càng giảm. Điều này làm giảm hiệu quả hoạt động của bơm chân không.
Khi Main Valve được lắp đặt hợp lý:
- Đường dẫn khí ngắn hơn.
- Conductance được cải thiện.
- Tốc độ hút chân không tăng lên.
- Hệ thống vận hành hiệu quả hơn.
Đây là lý do các hệ thống Auto Leak Test hiện đại thường ưu tiên thiết kế đường chân không ngắn nhất có thể.
5. Tăng Tuổi Thọ Thiết Bị
Một vị trí Main Valve phù hợp không chỉ cải thiện hiệu suất mà còn giúp bảo vệ các thiết bị trong hệ thống.
Những lợi ích có thể đạt được bao gồm:
- Giảm tải cho bơm chân không.
- Giảm số lần vận hành không cần thiết.
- Hạn chế va đập áp suất đột ngột.
- Bảo vệ cảm biến và Leak Detector.
Nhờ đó, chi phí bảo trì và thời gian dừng máy có thể được giảm đáng kể.
Vậy Nên Đặt Main Valve Ở Đâu?
Trong phần lớn các ứng dụng Auto Leak Test, Main Valve nên được lắp đặt càng gần buồng kiểm tra càng tốt nhằm:
- Giảm Dead Volume.
- Rút ngắn thời gian Pump Down.
- Tăng độ nhạy kiểm tra.
- Cải thiện độ ổn định áp suất.
- Tối ưu hiệu suất hệ thống chân không.
Tuy nhiên, vị trí tối ưu còn phụ thuộc vào nhiều yếu tố như:
- Kích thước sản phẩm kiểm tra.
- Mức độ rò rỉ yêu cầu phát hiện.
- Công suất bơm chân không.
- Cấu hình đường ống.
- Thiết kế tổng thể của hệ thống.
Do đó, việc thiết kế hệ thống Auto Leak Test cần được tính toán dựa trên từng ứng dụng cụ thể.
ULVAC Vietnam Hỗ Trợ Thiết Kế Hệ Thống Auto Leak Test Theo Từng Ứng Dụng Của Khách Hàng
Trên thực tế, không có một vị trí Main Valve tiêu chuẩn phù hợp cho mọi hệ thống Auto Leak Test. Vị trí tối ưu cần được tính toán dựa trên nhiều yếu tố như kích thước sản phẩm, yêu cầu độ nhạy rò rỉ, thời gian chu kỳ kiểm tra (Cycle Time), công suất bơm chân không và cấu hình đường ống.
Với kinh nghiệm hơn 70 năm trong lĩnh vực công nghệ chân không và kiểm tra rò rỉ bằng Helium, ULVAC có thể hỗ trợ khách hàng:
- Tư vấn cấu hình hệ thống chân không phù hợp với từng ứng dụng.
- Tính toán Pump Down Time và Conductance đường ống.
- Lựa chọn vị trí lắp đặt Main Valve tối ưu.
- Tư vấn lựa chọn bơm chân không, Booster Pump, Leak Detector và các thiết bị phụ trợ.
- Thiết kế và tối ưu hóa hệ thống Helium Leak Test nhằm nâng cao độ chính xác và năng suất sản xuất.
Nếu doanh nghiệp đang gặp khó khăn trong việc thiết kế hoặc nâng cấp hệ thống Auto Leak Test, đội ngũ kỹ sư của ULVAC Vietnam sẵn sàng khảo sát và đề xuất giải pháp phù hợp với yêu cầu thực tế của nhà máy.
Máy kiểm tra rò rỉ tự động của ULVAC
Kết Luận
Main Valve là một thành phần quan trọng trong hệ thống Auto Leak Test và vị trí lắp đặt của van có ảnh hưởng trực tiếp đến tốc độ kiểm tra, độ nhạy phát hiện rò rỉ và tuổi thọ thiết bị.
Một thiết kế tối ưu không chỉ giúp rút ngắn thời gian chu kỳ mà còn nâng cao độ chính xác của phép đo, từ đó cải thiện năng suất và chất lượng sản xuất.
Nếu doanh nghiệp đang tìm kiếm giải pháp Auto Leak Test hoặc Helium Leak Test phù hợp cho ứng dụng của mình, việc lựa chọn cấu hình chân không và vị trí Main Valve nên được đánh giá bởi các chuyên gia có kinh nghiệm để đạt hiệu quả tối ưu.
