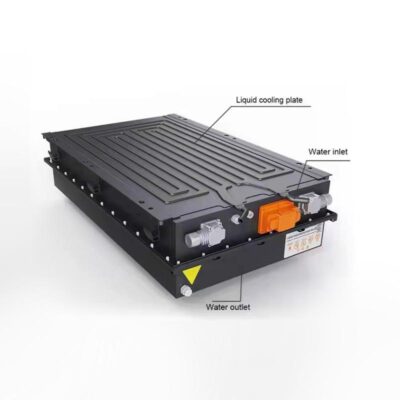

Trong các ứng dụng như xe điện (EV), AI Server, Data Center, bán dẫn và điện tử công suất, Cooling Module (Module tản nhiệt) là bộ phận quan trọng giúp kiểm soát nhiệt độ của pin, IGBT, MOSFET, GPU và các linh kiện công suất cao. Chỉ một lỗ rò rỉ rất nhỏ cũng có thể làm thất thoát chất làm mát, giảm hiệu quả tản nhiệt và ảnh hưởng đến tuổi thọ của toàn bộ hệ thống.
Để đảm bảo mỗi Cooling Module đạt tiêu chuẩn chất lượng trước khi xuất xưởng, nhiều nhà sản xuất hiện nay lựa chọn Helium Leak Test – phương pháp kiểm tra rò rỉ có độ nhạy cao, có khả năng phát hiện các lỗ rò siêu nhỏ mà các phương pháp thông thường khó nhận biết.
Tại sao Cooling Module cần Helium Leak Test?
Cooling Module thường được sản xuất bằng công nghệ Vacuum Brazing, Laser Welding hoặc Friction Stir Welding. Mặc dù các công nghệ này tạo ra mối nối chất lượng cao, nhưng trong quá trình sản xuất vẫn có thể phát sinh:
- Vi nứt tại mối hàn.
- Lỗ rò kích thước micro.
- Khuyết tật bên trong vật liệu.
- Rò rỉ tại đầu nối hoặc đường dẫn chất làm mát.
Nếu những lỗi này không được phát hiện, sản phẩm có thể gặp các sự cố như:
- Rò rỉ nước hoặc glycol.
- Giảm hiệu suất làm mát.
- Hỏng Battery Pack hoặc Power Module.
- Chập điện và ăn mòn linh kiện.
- Tăng chi phí bảo hành và thu hồi sản phẩm.
Helium Leak Test giúp loại bỏ các sản phẩm không đạt chất lượng ngay từ dây chuyền sản xuất.
Nguyên lý hoạt động của Helium Leak Test
Helium Leak Test sử dụng khí Helium làm khí dò rò rỉ nhờ những đặc tính nổi bật:
- Phân tử rất nhỏ (bán kính nguyên tử ~31pm), dễ đi qua các khe hở siêu nhỏ.
- Khí trơ, không cháy và không gây ăn mòn.
- Hàm lượng Helium trong không khí rất thấp, giúp giảm nhiễu khi đo.

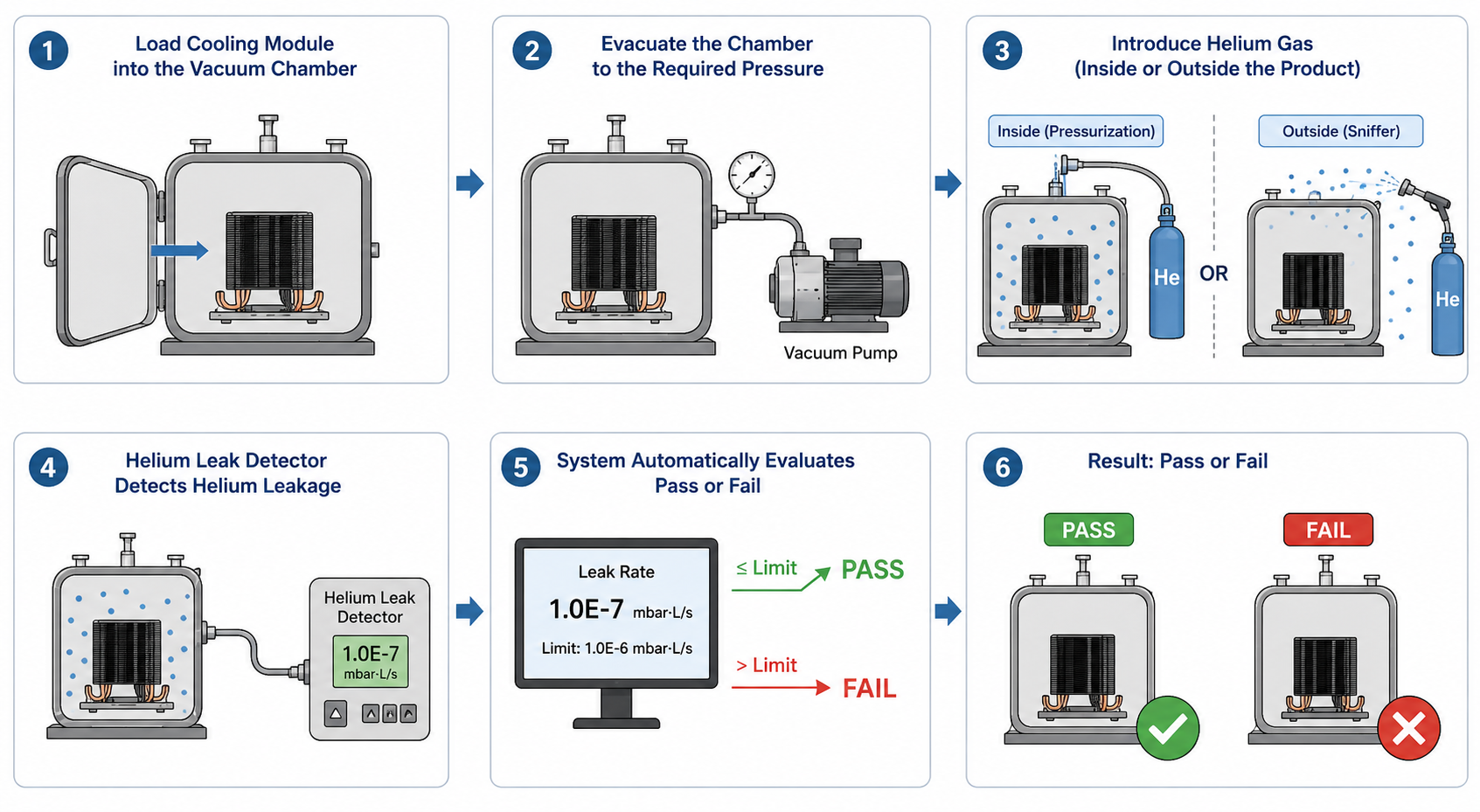

Quy trình kiểm tra cơ bản gồm:
- Đưa Cooling Module vào buồng chân không.
- Hệ thống bơm chân không hút đến mức áp suất yêu cầu.
- Nạp khí Helium vào bên trong hoặc bên ngoài sản phẩm (tùy phương pháp kiểm tra).
- Máy dò Helium (Helium Mass Spectrometer Leak Detector) phát hiện lượng khí Helium rò rỉ.
- Hệ thống tự động đánh giá sản phẩm đạt (Pass) hoặc không đạt (Fail).
Nhờ nguyên lý này, Helium Leak Test có thể phát hiện các lỗ rò cực nhỏ với độ chính xác rất cao.
Ưu điểm của Helium Leak Test
So với các phương pháp kiểm tra bằng áp suất khí hoặc nước, Helium Leak Test mang lại nhiều lợi ích:
- Phát hiện rò rỉ ở mức cực nhỏ.
- Độ chính xác và độ lặp lại cao.
- Không làm ảnh hưởng đến sản phẩm.
- Phù hợp với dây chuyền sản xuất tự động.
- Rút ngắn thời gian kiểm tra.
- Đáp ứng các tiêu chuẩn chất lượng khắt khe của ngành ô tô, bán dẫn và điện tử.
Đây là lý do Helium Leak Test trở thành tiêu chuẩn kiểm tra cho nhiều nhà sản xuất Cooling Module trên thế giới.
Ứng dụng của Helium Leak Test cho Cooling Module

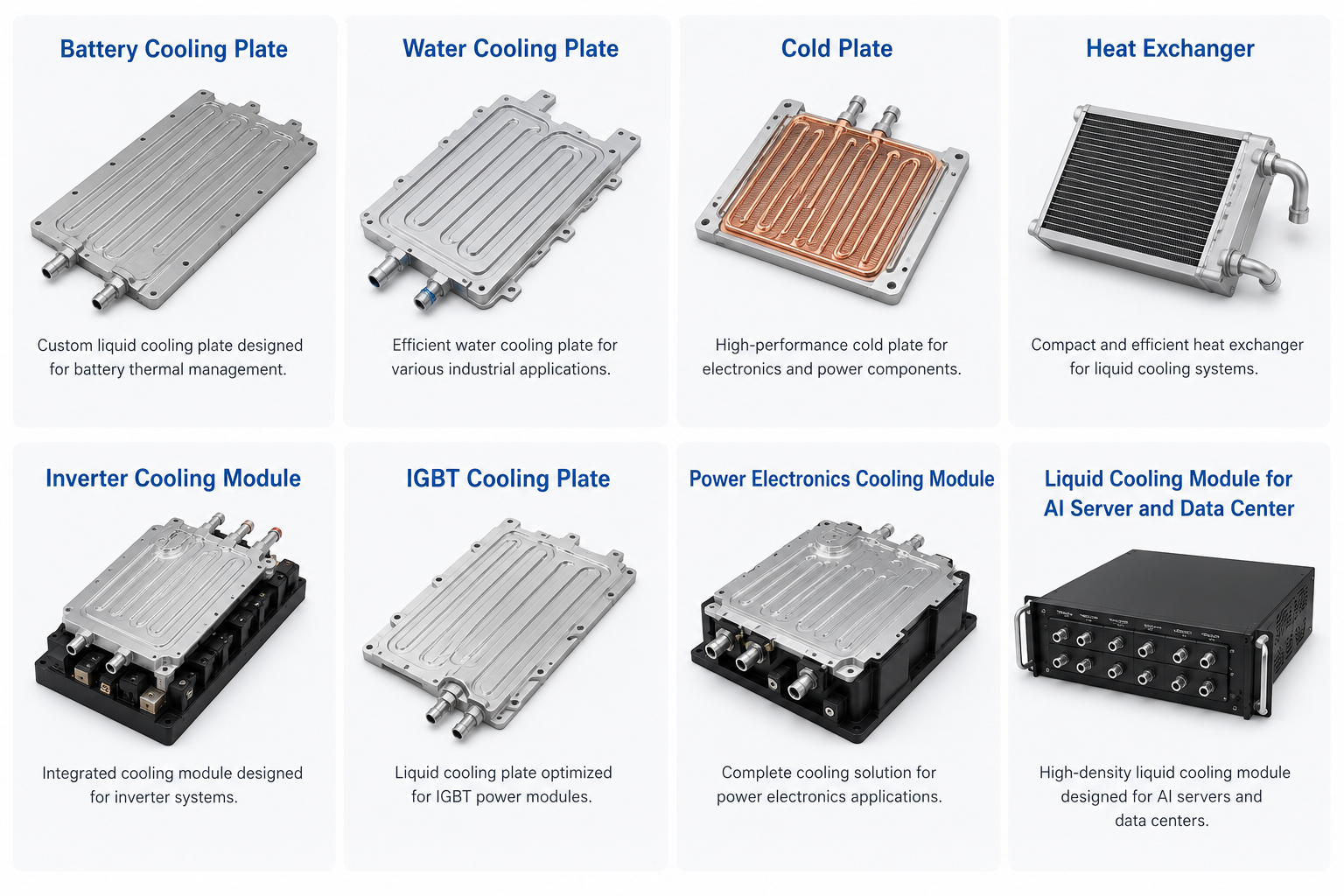

Helium Leak Test được sử dụng để kiểm tra nhiều loại sản phẩm như:
Các ứng dụng này đều yêu cầu độ kín rất cao để đảm bảo hệ thống làm mát hoạt động ổn định trong thời gian dài.
Vì sao hệ thống chân không quyết định độ chính xác của Helium Leak Test?
Trong Helium Leak Test, chất lượng của hệ thống chân không ảnh hưởng trực tiếp đến:
- Độ nhạy phát hiện rò rỉ.
- Thời gian chu kỳ kiểm tra (Cycle Time).
- Độ ổn định của kết quả đo.
- Năng suất của dây chuyền sản xuất.
Một hệ thống chân không được thiết kế tối ưu sẽ giúp giảm thời gian hút chân không, tăng tốc độ kiểm tra và nâng cao độ tin cậy của phép đo.
Giải pháp Helium Leak Test từ ULVAC Vietnam
Là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực công nghệ chân không, ULVAC Vietnam cung cấp giải pháp toàn diện cho hệ thống Helium Auto Leak Test trong sản xuất Cooling Module.
Các giải pháp bao gồm:
- Tư vấn lựa chọn phương pháp Helium Leak Test phù hợp với từng loại Cooling Module.
- Thiết kế và tối ưu hệ thống chân không nhằm rút ngắn Cycle Time.
- Cung cấp bơm chân không ULVAC với hiệu suất cao và độ ổn định vượt trội.
- Tích hợp hệ thống Helium Leak Test vào dây chuyền sản xuất tự động.
- Hỗ trợ lắp đặt, vận hành, bảo trì và đào tạo kỹ thuật.
Đội ngũ kỹ sư của ULVAC Vietnam có thể đồng hành cùng doanh nghiệp từ giai đoạn thiết kế hệ thống đến tối ưu vận hành, giúp nâng cao chất lượng sản phẩm và giảm chi phí sản xuất.
Tại sao nên lựa chọn ULVAC Vietnam?
ULVAC Vietnam không chỉ cung cấp thiết bị mà còn mang đến giải pháp tổng thể về công nghệ chân không.
Những lợi ích khách hàng nhận được gồm:
- Thiết bị chính hãng từ ULVAC Nhật Bản.
- Kinh nghiệm triển khai trong các ngành xe điện, bán dẫn, điện tử và năng lượng.
- Đội ngũ kỹ sư hỗ trợ kỹ thuật tại Việt Nam.
- Dịch vụ bảo trì và cung cấp phụ tùng chính hãng.
- Giải pháp thiết kế tối ưu theo yêu cầu thực tế của từng dây chuyền.
Kết luận
Khi yêu cầu về độ kín và độ tin cậy của Cooling Module ngày càng cao, Helium Leak Test đã trở thành giải pháp kiểm tra không thể thiếu trong ngành xe điện, bán dẫn và điện tử công suất. Với khả năng phát hiện các lỗ rò siêu nhỏ, phương pháp này giúp đảm bảo chất lượng sản phẩm, giảm tỷ lệ lỗi và nâng cao uy tín của nhà sản xuất.
Nếu doanh nghiệp đang tìm kiếm giải pháp Helium Leak Test cho Cooling Module, ULVAC Vietnam sẵn sàng tư vấn, thiết kế và cung cấp hệ thống chân không phù hợp với từng ứng dụng, giúp tối ưu năng suất và đảm bảo chất lượng sản phẩm theo các tiêu chuẩn quốc tế.
