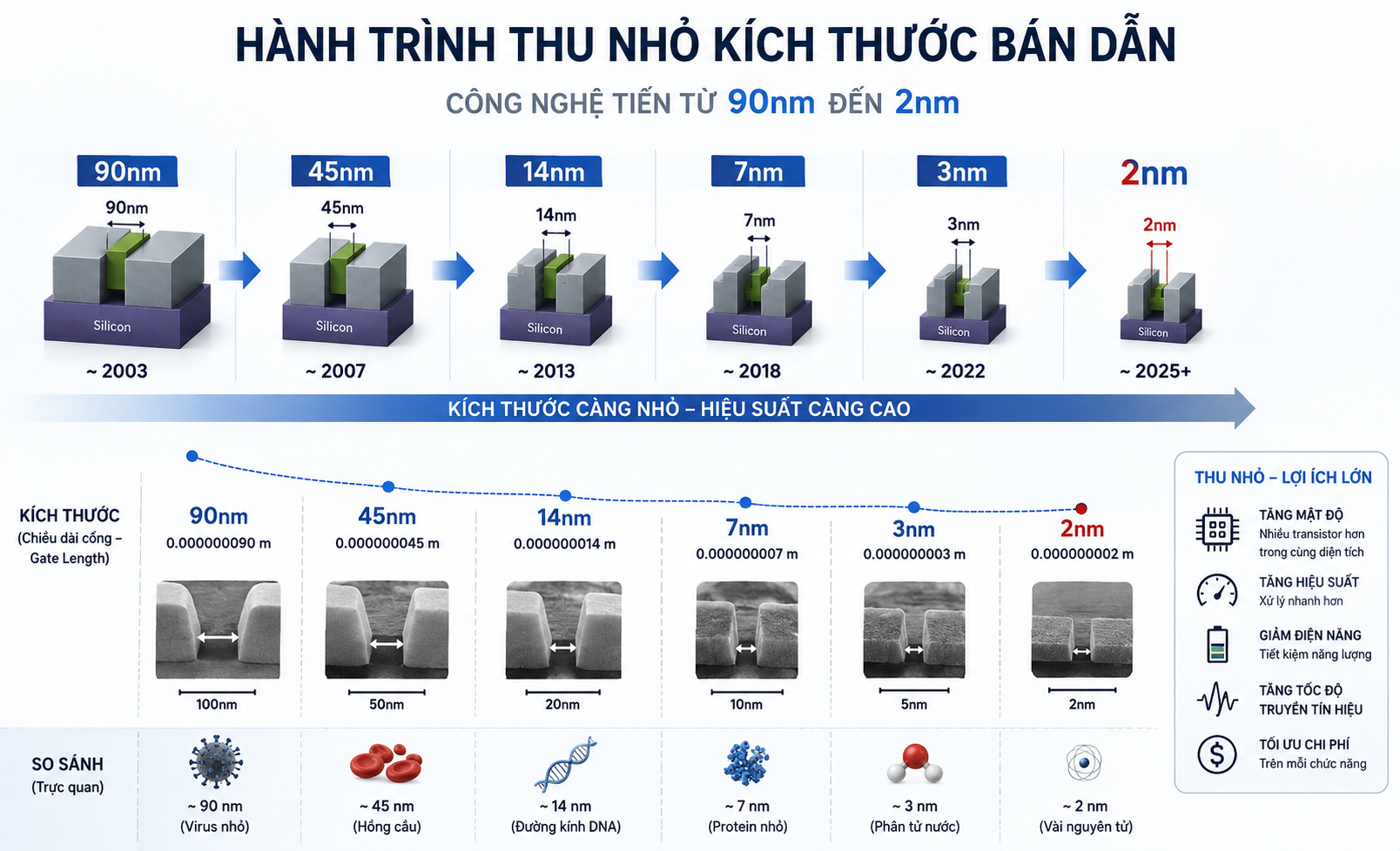

Ngành công nghiệp bán dẫn đang bước vào giai đoạn phát triển chưa từng có. Sự bùng nổ của trí tuệ nhân tạo (AI), điện toán hiệu năng cao (HPC) và trung tâm dữ liệu đang thúc đẩy nhu cầu về những con chip mạnh mẽ hơn. Đồng thời, các thiết bị điện tử thông minh cũng yêu cầu hiệu suất xử lý ngày càng cao. Để đáp ứng nhu cầu đó, các nhà sản xuất liên tục thu nhỏ kích thước bán dẫn hay chính là thu nhỏ kích thước transistor. Công nghệ đã phát triển từ 90nm xuống 45nm, 14nm, 7nm và 3nm. Hiện nay, ngành công nghiệp đang hướng tới node công nghệ 2nm.
Tuy nhiên, việc thu nhỏ kích thước bán dẫn không chỉ là giảm kích thước vật lý của transistor. Khi cấu trúc linh kiện tiến gần đến giới hạn nguyên tử, nhiều thách thức mới xuất hiện. Những thách thức này liên quan đến vật liệu, vật lý và quy trình sản xuất.
Vì Sao Ngành Bán Dẫn Phải Tiếp Tục Thu Nhỏ Kích Thước?
Thu nhỏ transistor mang lại nhiều lợi ích quan trọng.
Trước hết, nó giúp tăng mật độ tích hợp transistor trên mỗi chip. Nhờ đó, hiệu suất xử lý được cải thiện đáng kể.
Ngoài ra, transistor nhỏ hơn thường tiêu thụ ít điện năng hơn. Vì vậy, các trung tâm dữ liệu và thiết bị điện tử có thể hoạt động hiệu quả hơn.
Bên cạnh đó, tốc độ truyền tín hiệu cũng được cải thiện. Kết quả là các bộ xử lý hiện đại có thể xử lý khối lượng dữ liệu ngày càng lớn.
Ngày nay, một bộ xử lý tiên tiến có thể chứa hàng chục tỷ transistor trên diện tích chỉ vài trăm milimet vuông. Đây là nền tảng cho sự phát triển của AI, điện toán đám mây và các ứng dụng công nghệ hiện đại.
Tuy nhiên, khi tiến tới các node công nghệ tiên tiến, những rào cản kỹ thuật cũng ngày càng phức tạp.
1. Giới Hạn Của Công Nghệ Quang Khắc (Lithography) Khi Thu Nhỏ Kích Thước Bán Dẫn
Quang khắc là công đoạn tạo ra các mẫu mạch trên wafer silicon. Khi kích thước transistor giảm xuống chỉ còn vài nanomet, độ phân giải của hệ thống quang học trở thành một thách thức lớn.
Các công nghệ DUV truyền thống sử dụng bước sóng 193nm. Tuy nhiên, chúng không còn đủ khả năng tạo ra các cấu trúc dưới 10nm một cách hiệu quả.
Vì vậy, ngành công nghiệp buộc phải chuyển sang công nghệ EUV Lithography với bước sóng 13,5nm.
Tuy nhiên, việc triển khai EUV không hề đơn giản. Hệ thống này có chi phí đầu tư cực kỳ lớn. Ngoài ra, nó yêu cầu môi trường chân không siêu cao và khả năng kiểm soát ô nhiễm nghiêm ngặt.
Chỉ một sai lệch nhỏ trong quá trình quang khắc cũng có thể ảnh hưởng đến toàn bộ wafer. Do đó, đây được xem là một trong những công đoạn khó khăn nhất của sản xuất bán dẫn hiện đại.
2. Hiệu Ứng Lượng Tử Và Dòng Rò Điện
Hơn nữa, các hiện tượng cơ học lượng tử ngày càng rõ rệt khi kích thước transistor giảm xuống chỉ còn vài nanomet.
Một trong những vấn đề nghiêm trọng nhất là hiệu ứng đường hầm lượng tử (Quantum Tunneling). Khi lớp cách điện gate oxide chỉ còn vài lớp nguyên tử, electron có thể xuyên qua lớp vật liệu này thay vì bị ngăn chặn như thiết kế ban đầu.
Kết quả là:
- Tăng dòng rò điện.
- Gia tăng điện năng tiêu thụ.
- Giảm độ ổn định của transistor.
- Ảnh hưởng đến tuổi thọ thiết bị.
Do đó, cấu trúc MOSFET truyền thống đang dần được thay thế bởi FinFET và Gate-All-Around (GAA).
3. Bài Toán Tản Nhiệt Trong Chip Hiệu Năng Cao
Đồng thời, mật độ transistor tăng cao cũng làm gia tăng mật độ công suất trên chip.
Các bộ xử lý AI hiện đại có thể tiêu thụ từ vài trăm đến hơn một nghìn watt điện năng. Điều này tạo ra lượng nhiệt rất lớn trong quá trình vận hành.
Nếu không được kiểm soát hiệu quả, nhiệt độ cao có thể dẫn đến:
- Giảm hiệu suất xử lý.
- Tăng tỷ lệ lỗi.
- Suy giảm tuổi thọ chip.
- Giảm độ tin cậy của hệ thống.
Vì vậy, công nghệ đóng gói tiên tiến (Advanced Packaging) và các giải pháp tản nhiệt đang nhận được sự đầu tư mạnh mẽ từ toàn ngành.
4. Thách Thức Trong Quá Trình Lắng Đọng Màng Mỏng
Lắng đọng màng mỏng là công đoạn cốt lõi trong sản xuất bán dẫn. Đặc biệt, thách thức này trở nên nghiêm trọng hơn ở các node dưới 5nm.
Khi các cấu trúc bán dẫn ngày càng nhỏ và có Aspect Ratio cao, việc tạo ra lớp vật liệu đồng đều trở nên khó khăn hơn rất nhiều.
Các yêu cầu kỹ thuật bao gồm:
- Độ đồng đều cao trên toàn wafer.
- Kiểm soát độ dày ở cấp độ angstrom.
- Hạn chế khuyết tật như void hoặc seam.
- Kiểm soát ứng suất màng.
Hiện nay, các công nghệ như PVD, CVD và ALD đóng vai trò quan trọng trong việc hình thành các lớp vật liệu chức năng.
Đặc biệt, ALD đang trở thành giải pháp quan trọng cho các node công nghệ dưới 5nm. Công nghệ này cho phép kiểm soát độ dày màng ở cấp độ nguyên tử với độ chính xác rất cao.
5. Plasma Etching Và Độ Chính Xác Nanomet
Bên cạnh quá trình lắng đọng vật liệu, công đoạn khắc plasma cũng đóng vai trò quan trọng trong việc hình thành cấu trúc transistor.
Sau khi vật liệu được lắng đọng, các lớp màng cần được khắc chính xác để tạo thành cấu trúc mong muốn. Tuy nhiên, khi kích thước đặc trưng chỉ còn vài nanomet, việc kiểm soát plasma trở nên cực kỳ phức tạp.
Các lỗi phổ biến bao gồm:
- Over Etching.
- Under Etching.
- Sidewall Roughness.
- Pattern Collapse.
- Profile Distortion.
Chỉ một sai lệch nhỏ trong profile khắc cũng có thể ảnh hưởng đến hiệu suất. Thậm chí, toàn bộ chip có thể không đạt tiêu chuẩn sản xuất.
6. Thách Thức Từ Hệ Thống Interconnect
Tuy nhiên, transistor không phải là yếu tố duy nhất quyết định hiệu suất của chip hiện đại.
Khi các đường dẫn kim loại ngày càng nhỏ:
- Điện trở tăng.
- Điện dung ký sinh tăng.
- Hiện tượng RC Delay trở nên nghiêm trọng hơn.
Kết quả là tốc độ truyền tín hiệu giữa các transistor bị suy giảm. Điều này ảnh hưởng trực tiếp đến hiệu suất tổng thể của chip.
Để giải quyết vấn đề này, ngành công nghiệp đang nghiên cứu vật liệu mới và công nghệ liên kết tiên tiến nhằm giảm tổn hao tín hiệu.
7. Chi Phí Sản Xuất Ngày Càng Cao
Không chỉ đối mặt với thách thức kỹ thuật, các nhà sản xuất còn chịu áp lực rất lớn về chi phí đầu tư.
Một nhà máy sản xuất chip tiên tiến hiện nay có thể yêu cầu mức đầu tư lên tới hàng chục tỷ USD.
Nguyên nhân bao gồm:
- Thiết bị sản xuất phức tạp hơn.
- Số lượng công đoạn gia tăng.
- Yêu cầu kiểm soát môi trường nghiêm ngặt hơn.
- Tỷ lệ lỗi tăng khi kích thước linh kiện giảm.
Do đó, việc duy trì Yield cao trở thành yếu tố sống còn đối với các nhà sản xuất bán dẫn trong cuộc cạnh tranh công nghệ toàn cầu.
8. Sự Chuyển Đổi Sang Kiến Trúc Gate-All-Around (GAA)
Vì vậy, ngành công nghiệp đang chuyển sang các kiến trúc transistor mới nhằm duy trì đà phát triển của Định luật Moore.
Một trong những giải pháp nổi bật nhất hiện nay là Gate-All-Around (GAA). Khác với FinFET, GAA cho phép gate bao quanh hoàn toàn kênh dẫn điện.
Nhờ đó, công nghệ này mang lại nhiều lợi ích:
- Giảm dòng rò.
- Tăng khả năng kiểm soát dòng điện.
- Cải thiện hiệu suất năng lượng.
- Hỗ trợ các node dưới 3nm.
Tuy nhiên, cấu trúc GAA cũng đặt ra yêu cầu cực kỳ cao đối với công nghệ lắng đọng màng mỏng, khắc plasma và kiểm soát vật liệu ở cấp độ nguyên tử.
Vai Trò Của Công Nghệ Chân Không Trong Kỷ Nguyên Thu Nhỏ Kích Thước Bán Dẫn
Phần lớn các công đoạn quan trọng trong sản xuất bán dẫn hiện đại đều được thực hiện trong môi trường chân không.
Từ PVD, CVD, ALD cho đến Plasma Etching, chất lượng môi trường chân không ảnh hưởng trực tiếp đến độ tinh khiết vật liệu và độ ổn định quy trình.
Khi ngành bán dẫn tiếp tục tiến tới các node 2nm và nhỏ hơn, nhu cầu về các giải pháp chân không có độ ổn định cao sẽ ngày càng gia tăng. Đồng thời, khả năng kiểm soát chính xác áp suất và môi trường xử lý cũng trở nên quan trọng hơn bao giờ hết.
ULVAC – Đồng Hành Cùng Công Nghệ Bán Dẫn Thế Hệ Mới
Trong bối cảnh đó, vai trò của các nhà cung cấp công nghệ bán dẫn ngày càng quan trọng. ULVAC là một trong những tập đoàn hàng đầu thế giới về công nghệ chân không. Đồng thời, ULVAC cũng cung cấp nhiều thiết bị phục vụ sản xuất bán dẫn.
Hiện nay, các giải pháp của ULVAC đang được ứng dụng tại nhiều nhà máy sản xuất chip tiên tiến trên toàn cầu.

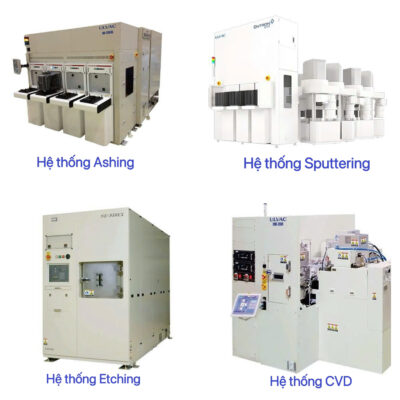

Danh mục công nghệ của ULVAC phục vụ ngành bán dẫn bao gồm:
- Hệ thống phún xạ chân không (sputtering)
- Hệ thống PVD, CVD.. tiên tiến
- Bơm chân không.
- Hệ thống chân không tích hợp.
- Giải pháp xử lý vật liệu tiên tiến.
Nhờ đó, các nhà sản xuất có thể kiểm soát tốt hơn quá trình lắng đọng vật liệu. Đồng thời, chất lượng màng mỏng được cải thiện đáng kể.
Ngoài ra, tỷ lệ khuyết tật cũng được giảm thiểu. Vì vậy, các nhà máy có thể đáp ứng yêu cầu của những cấu trúc bán dẫn tiên tiến như FinFET và Gate-All-Around.
Câu Hỏi Thường Gặp (FAQ)
1. Tại sao ngành bán dẫn phải liên tục thu nhỏ kích thước transistor?
Việc thu nhỏ transistor giúp tăng mật độ tích hợp, nâng cao hiệu suất xử lý, giảm điện năng tiêu thụ và tối ưu chi phí sản xuất.
2. Thách thức lớn nhất khi thu nhỏ kích thước bán dẫn là gì?
Một trong những thách thức lớn nhất là hiệu ứng lượng tử. Đặc biệt, hiện tượng Quantum Tunneling làm gia tăng dòng rò điện khi transistor đạt kích thước cực nhỏ.
3. Công nghệ EUV Lithography đóng vai trò gì trong sản xuất chip hiện đại?
EUV Lithography cho phép tạo ra các cấu trúc cực nhỏ trên wafer với độ chính xác cao. Nhờ đó, công nghệ này hỗ trợ sản xuất chip ở các node tiên tiến như 5nm, 3nm và 2nm.
4. Tại sao công nghệ ALD ngày càng quan trọng trong ngành bán dẫn?
ALD có khả năng lắng đọng vật liệu với độ đồng đều và độ chính xác ở cấp độ nguyên tử. Vì vậy, công nghệ này rất phù hợp với các cấu trúc bán dẫn có Aspect Ratio cao.
5. ULVAC cung cấp những giải pháp nào cho ngành bán dẫn?
ULVAC cung cấp các giải pháp như hệ thống suttering PVD, CVD, ALD, thiết bị xử lý plasma, bơm chân không và các công nghệ xử lý vật liệu tiên tiến.
Kết Luận
Tóm lại, thu nhỏ kích thước bán dẫn vẫn là động lực quan trọng của ngành điện tử hiện đại. Tuy nhiên, phía sau những bước tiến đó là hàng loạt thách thức kỹ thuật.
Các nhà sản xuất phải giải quyết nhiều vấn đề liên quan đến quang khắc, vật liệu, nhiệt và plasma. Đồng thời, yêu cầu về độ chính xác trong quá trình lắng đọng màng mỏng cũng ngày càng cao.
Vì vậy, sự đổi mới trong thiết bị sản xuất và công nghệ chân không đóng vai trò rất quan trọng. Đây chính là nền tảng giúp ngành bán dẫn tiếp tục phát triển trong kỷ nguyên AI và điện toán hiệu năng cao.
Liên hệ đội ngũ ULVAC Vietnam ngay hôm nay để được tư vấn những giải pháp tiên tiến và phù hợp nhất trong quá trình set up dây chuyền bán dẫn của bạn tại Việt Nam !
