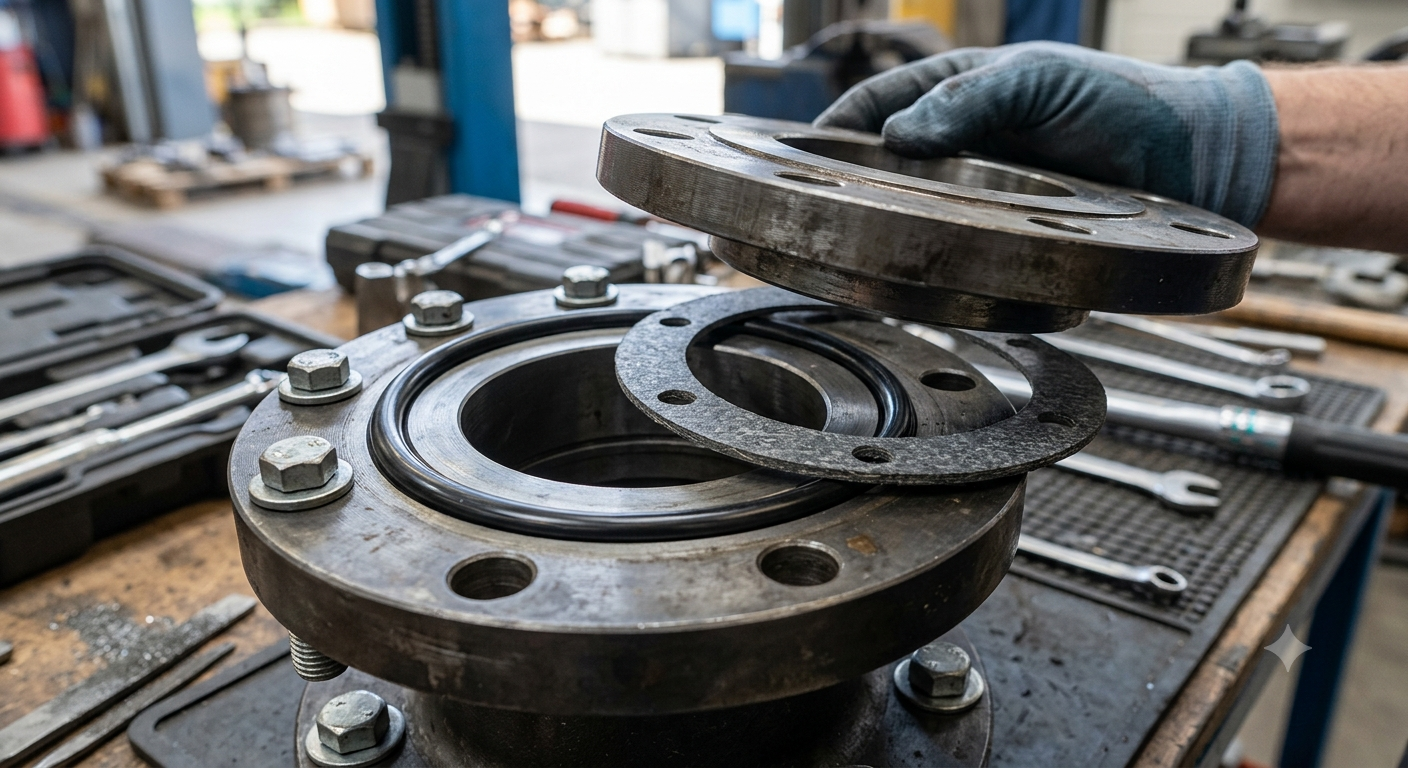

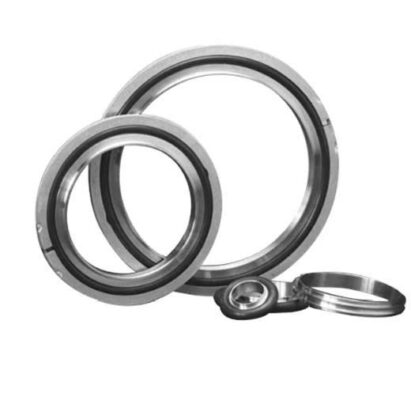

Khi một lò xử lý nhiệt chân không gặp vấn đề như thời gian pump-down kéo dài, không đạt được mức chân không yêu cầu hoặc áp suất tăng trở lại sau khi bơm, nhiều kỹ thuật viên thường nghĩ ngay đến Vacuum Pump. Nhưng liệu bơm chân không có thực sự luôn luôn là nguyên nhân? Trong thực tế, Gasket (gioăng) và O-ring là những linh kiện có kích thước khá nhỏ và thường ít được chú ý – lại đóng vai trò quan trọng trong việc đảm bảo độ kín của hệ thống.
Chỉ cần một O-ring bị lão hóa, nứt, biến dạng hoặc lắp đặt không đúng, không khí bên ngoài có thể xâm nhập vào hệ thống và gây ra vacuum leak.
Vấn đề nằm ở chỗ: một chiếc O-ring nhỏ có thể ảnh hưởng đến hiệu suất của cả một hệ thống lò chân không.
1. Gasket và O-ring đóng vai trò gì trong lò chân không?
Trong hệ thống chân không, không khí có thể xâm nhập thông qua rất nhiều vị trí khác nhau như:
- Cửa lò
- Mặt bích
- Các mối nối
- Vacuum Valve
- Feedthrough
- Đường ống chân không
- Các vị trí kết nối giữa các bộ phận
Để ngăn không khí lọt vào những vị trí này, Gasket và O-ring được sử dụng để tạo ra một lớp làm kín giữa các bề mặt tiếp xúc.
Có thể hiểu đơn giản:
Vacuum Pump tạo ra chân không, nhưng Gasket và O-ring giúp giữ chân không đó ổn định.
Vì vậy, một hệ thống bơm chân không có công suất tốt nhưng độ kín không đảm bảo vẫn có thể gặp tình trạng khó đạt áp suất chân không yêu cầu.
2. Tại sao O-ring có thể gây Vacuum Leak?
O-ring thường được làm từ các loại vật liệu đàn hồi khác nhau và phải chịu điều kiện vận hành tương đối khắc nghiệt trong môi trường công nghiệp.
Đặc biệt với lò xử lý nhiệt chân không, O-ring có thể phải chịu:
- Nhiệt độ cao
- Chu kỳ gia nhiệt và làm nguội liên tục
- Chênh lệch áp suất
- Tiếp xúc với dầu hoặc hóa chất
- Tác động cơ học khi đóng/mở cửa lò
- Thời gian vận hành kéo dài
Theo thời gian, O-ring có thể mất đi độ đàn hồi ban đầu.
Một số tình trạng thường gặp:
Lão hóa và chai cứng
O-ring mất tính đàn hồi khiến khả năng bám kín giữa hai bề mặt giảm xuống.
Nứt hoặc rách
Một vết nứt rất nhỏ cũng có thể tạo thành đường dẫn cho không khí đi vào hệ thống.
Biến dạng
O-ring có thể bị biến dạng do nhiệt độ, áp lực hoặc lắp đặt không đúng.
Bám bụi hoặc dị vật
Chỉ một lượng nhỏ bụi, kim loại hoặc vật liệu khác nằm giữa O-ring và bề mặt sealing cũng có thể ảnh hưởng đến độ kín.
Lắp đặt sai
O-ring bị xoắn, lệch vị trí hoặc sử dụng không đúng kích thước cũng có thể gây leak.
3. Dấu hiệu nào cho thấy O-ring của lò chân không có vấn đề?
Không phải lúc nào O-ring bị hỏng cũng có thể nhìn thấy bằng mắt thường.
Tuy nhiên, nhà máy có thể nhận biết một số dấu hiệu bất thường:
① Pump-down time tăng
Lò mất nhiều thời gian hơn bình thường để đạt mức chân không yêu cầu.
Ví dụ:
Trước đây lò đạt mức chân không mục tiêu trong 30 phút nhưng hiện tại cần 45–60 phút.
Đây có thể là dấu hiệu cho thấy hệ thống đang xuất hiện vấn đề về leak rate hoặc hiệu suất bơm.
② Không đạt được mức chân không yêu cầu
Vacuum Pump vẫn hoạt động nhưng áp suất trong buồng không giảm xuống mức mong muốn.
③ Áp suất tăng trở lại sau khi dừng bơm
Sau khi đạt được một mức chân không nhất định, áp suất tăng lên nhanh hơn bình thường.
④ Hiệu suất lò không ổn định
Các cycle xử lý nhiệt có thời gian pump-down khác nhau dù điều kiện vận hành tương đối giống nhau.
⑤ O-ring có dấu hiệu vật lý bất thường
Khi kiểm tra trực tiếp, có thể thấy:
- Nứt
- Chai cứng
- Biến dạng
- Mòn
- Dính bẩn
- Mất độ đàn hồi
4. Vì sao Vacuum Leak nguy hiểm đối với lò xử lý nhiệt chân không?
Một leak nhỏ không nhất thiết khiến lò dừng ngay lập tức.
Đây mới là vấn đề.
Leak nhỏ có thể khiến hệ thống hoạt động được nhưng không còn ở trạng thái tối ưu.
Ảnh hưởng đến thời gian sản xuất
Pump-down lâu hơn đồng nghĩa với cycle time dài hơn.
Nếu mỗi cycle chỉ tăng thêm vài phút, khi cộng dồn hàng trăm hoặc hàng nghìn cycle, thời gian sản xuất bị ảnh hưởng đáng kể.
Ảnh hưởng đến năng suất
Thời gian chờ giữa các công đoạn tăng lên có thể làm giảm throughput của dây chuyền.
Ảnh hưởng đến điều kiện xử lý
Môi trường chân không không đạt yêu cầu có thể ảnh hưởng đến điều kiện xử lý nhiệt tùy theo vật liệu và quy trình sản xuất.
Tăng tải cho Vacuum Pump
Khi hệ thống liên tục phải bơm để bù lượng khí xâm nhập, Vacuum Pump có thể phải hoạt động lâu hơn cần thiết.
5. Có phải cứ Pump-down lâu là do O-ring?
Không.
Đây là điểm rất quan trọng khi troubleshooting.
Pump-down time tăng có thể xuất phát từ nhiều nguyên nhân:
- Vacuum Pump xuống cấp
- Pumping speed không phù hợp
- Vacuum Oil bị xuống cấp hoặc nhiễm bẩn
- Vacuum Valve hoạt động không tốt
- Vacuum Piping có vấn đề
- Gasket/O-ring bị hỏng
- Leak tại các mối nối
- Vacuum Gauge hoạt động không chính xác
- Outgassing từ vật liệu bên trong buồng
Vì vậy, không nên vội kết luận rằng Vacuum Pump bị hỏng chỉ vì lò pump-down chậm.
Cần kiểm tra toàn bộ hệ thống để xác định chính xác nguyên nhân.
6. Làm thế nào để kiểm tra Vacuum Leak trong lò?
Đối với các hệ thống yêu cầu độ kín cao, việc chỉ quan sát O-ring bằng mắt thường là chưa đủ.
Quy trình kiểm tra có thể bao gồm:
Bước 1: Kiểm tra trực quan
Kiểm tra:
- Gasket
- O-ring
- Flange
- Valve
- Fitting
- Vacuum Piping
Tìm dấu hiệu nứt, biến dạng, mòn hoặc lắp đặt sai.
Bước 2: Kiểm tra khả năng đạt chân không
Theo dõi:
- Pump-down time
- Ultimate pressure
- Pressure rise
- Leak rate
và so sánh với dữ liệu vận hành tiêu chuẩn của hệ thống.
Bước 3: Kiểm tra vị trí rò rỉ
Khi nghi ngờ có leak nhưng không xác định được vị trí, Helium Leak Detector có thể được sử dụng để phát hiện và xác định nguồn rò rỉ với độ nhạy cao.
Điều này đặc biệt hữu ích khi leak nằm ở những vị trí rất nhỏ hoặc khó quan sát bằng mắt thường.
7. Làm thế nào để hạn chế sự cố O-ring và Gasket?
Để giảm nguy cơ vacuum leak, nhà máy nên đưa Gasket và O-ring vào preventive maintenance thay vì chỉ thay thế khi đã xảy ra sự cố.
Một số điểm cần lưu ý:
Kiểm tra định kỳ
Không nên chỉ kiểm tra khi lò đã không đạt vacuum.
Thay thế theo tình trạng thực tế
Nếu O-ring có dấu hiệu:
- Chai cứng
- Nứt
- Biến dạng
- Mất đàn hồi
→ nên xem xét thay thế.
Vệ sinh bề mặt sealing
Trước khi lắp O-ring mới, cần đảm bảo bề mặt tiếp xúc sạch và không có dị vật.
Sử dụng đúng loại O-ring
Không nên lựa chọn O-ring chỉ dựa trên kích thước.
Cần xem xét cả:
- Vật liệu
- Nhiệt độ làm việc
- Môi trường
- Điều kiện chân không
- Khả năng tương thích với hóa chất/dầu
Theo dõi dữ liệu vận hành
Theo dõi xu hướng pump-down time và pressure rise có thể giúp phát hiện sự thay đổi của hệ thống trước khi xảy ra sự cố lớn.
8. Đừng chỉ kiểm tra Vacuum Pump khi lò pump-down chậm
Một hệ thống chân không tốt không chỉ phụ thuộc vào Vacuum Pump.
Vacuum Pump + Valve + Piping + Gauge + Gasket/O-ring + Sealing condition phải phối hợp với nhau để đảm bảo hệ thống đạt được hiệu suất mong muốn.
Đặc biệt, Gasket và O-ring là những linh kiện có chi phí tương đối nhỏ nhưng lại nằm ở rất nhiều vị trí quan trọng của hệ thống.
Vì vậy:
Khi lò chân không pump-down lâu hơn bình thường, đừng chỉ hỏi “Bơm có vấn đề gì?” — hãy hỏi thêm “Hệ thống có đang bị leak không?”
Việc xác định chính xác nguyên nhân trước khi thay thế linh kiện sẽ giúp nhà máy giảm thời gian troubleshooting, hạn chế downtime và tránh thay thế thiết bị không cần thiết.
FAQ – Câu hỏi thường gặp
1. O-ring có thể gây leak trong lò chân không không?
Có. O-ring bị lão hóa, nứt, biến dạng hoặc lắp đặt không đúng có thể làm giảm độ kín và gây vacuum leak.
2. O-ring bao lâu nên thay một lần?
Không có một thời gian cố định cho mọi hệ thống. Chu kỳ thay thế phụ thuộc vào vật liệu O-ring, nhiệt độ, số cycle và điều kiện vận hành.
3. Pump-down lâu có chắc chắn do Vacuum Pump không?
Không. Leak, O-ring, Valve, Piping, Oil và nhiều yếu tố khác đều có thể khiến pump-down time tăng.
4. Có thể phát hiện O-ring bị leak bằng mắt thường không?
Không phải lúc nào cũng được. Một số leak rất nhỏ không thể xác định bằng quan sát trực quan và cần sử dụng phương pháp kiểm tra rò rỉ phù hợp.
5. Helium Leak Detector có leak test được các vị trí o-ring không?
Có. Thiết bị được sử dụng để phát hiện và xác định vị trí rò rỉ trong các hệ thống cần độ kín cao.
Kết luận
Gasket và O-ring có thể là những bộ phận rất nhỏ trong lò xử lý nhiệt chân không, nhưng vai trò của chúng hoàn toàn không nhỏ.
Một O-ring xuống cấp có thể dẫn đến vacuum leak → pump-down time tăng → giảm hiệu suất hệ thống → ảnh hưởng đến cycle time và hoạt động sản xuất.
Do đó, bên cạnh việc bảo trì Vacuum Pump, nhà máy cũng nên đưa Gasket, O-ring và toàn bộ hệ thống sealing vào kế hoạch kiểm tra định kỳ.
Đừng đợi đến khi lò không đạt chân không mới kiểm tra O-ring.
