Bộ trao đổi nhiệt đóng vai trò quan trọng trong ngành ô tô và điều hòa không khí. Thiết bị này giúp truyền nhiệt giữa các môi chất. Vì vậy, chất lượng của từng mối nối ảnh hưởng trực tiếp đến hiệu suất sản phẩm.
Để đáp ứng yêu cầu sản xuất, nhiều nhà máy sử dụng công nghệ hàn chân không (Vacuum Brazing). Phương pháp này giúp liên kết nhiều chi tiết kim loại trong môi trường chân không có kiểm soát.
Vậy Vacuum Brazing hoạt động như thế nào? Tại sao công nghệ này được ứng dụng trong sản xuất bộ trao đổi nhiệt? Hãy cùng ULVAC Vietnam tìm hiểu qua bài viết dưới đây.
1. Hàn chân không Vacuum Brazing là gì?
Vacuum Brazing là phương pháp hàn vảy kim loại trong môi trường chân không. Trong quá trình này, kim loại điền đầy được nung nóng đến nhiệt độ thích hợp. Sau đó, vật liệu nóng chảy và thấm vào khe hở giữa các chi tiết cần liên kết.
Khác với hàn nóng chảy thông thường, phương pháp này không làm nóng chảy hoàn toàn kim loại cơ bản. Thay vào đó, kim loại điền đầy tạo liên kết giữa các bề mặt. Khi nguội, các chi tiết được kết nối thành một cụm hoàn chỉnh.

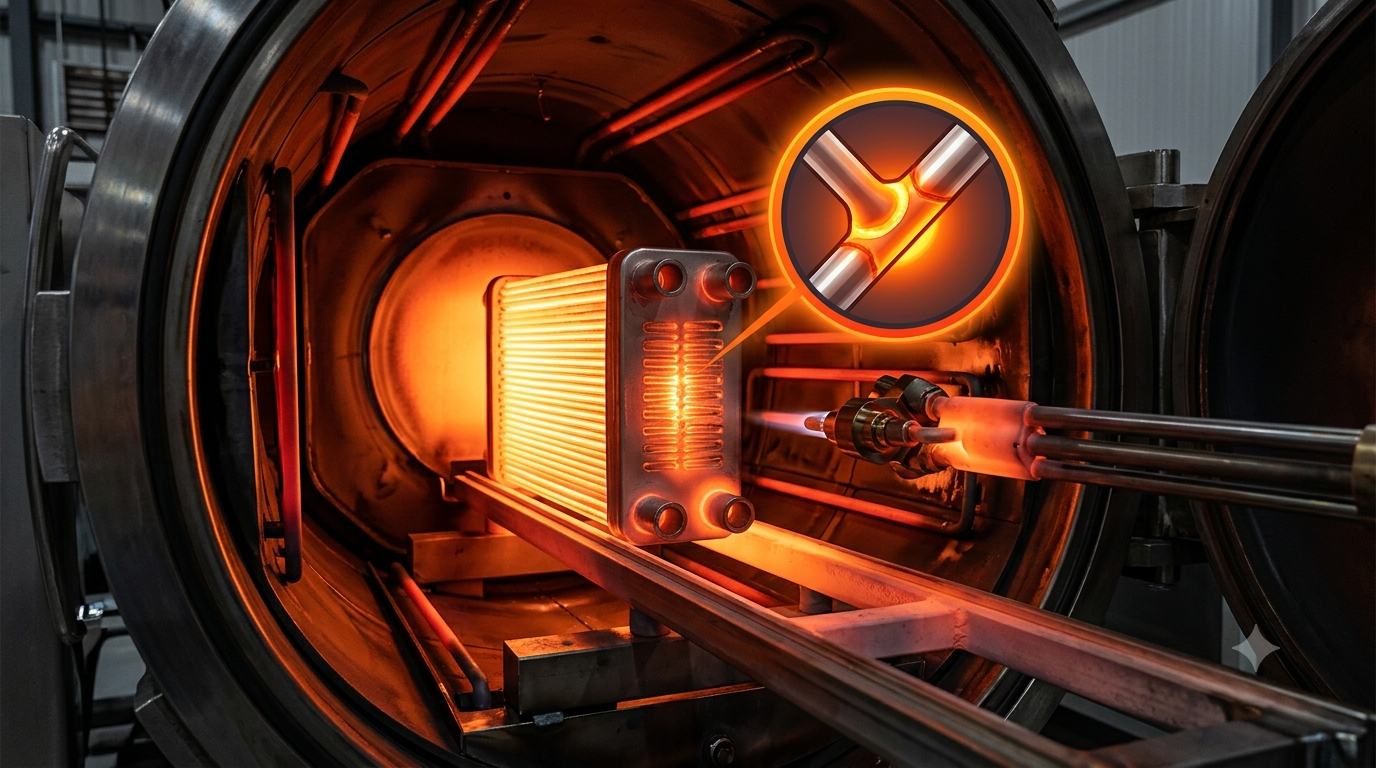

Quá trình này diễn ra trong lò chân không. Tại đây, nhiệt độ và áp suất được kiểm soát theo quy trình đã thiết lập.
Đặc biệt, Vacuum Brazing phù hợp với nhiều kết cấu kim loại phức tạp. Ví dụ, nhà sản xuất có thể sử dụng công nghệ này để liên kết tấm kim loại, ống dẫn và cánh tản nhiệt.
Lưu ý: Thuật ngữ “hàn đồng chân không” thường được sử dụng trong một số ngữ cảnh công nghiệp. Tuy nhiên, kim loại điền đầy không nhất thiết phải là đồng. Vật liệu cần được lựa chọn dựa trên kim loại cơ bản và yêu cầu sản phẩm.
2. Vì sao Vacuum Brazing được sử dụng trong sản xuất bộ trao đổi nhiệt?
2.1. Hỗ trợ tạo mối nối kín

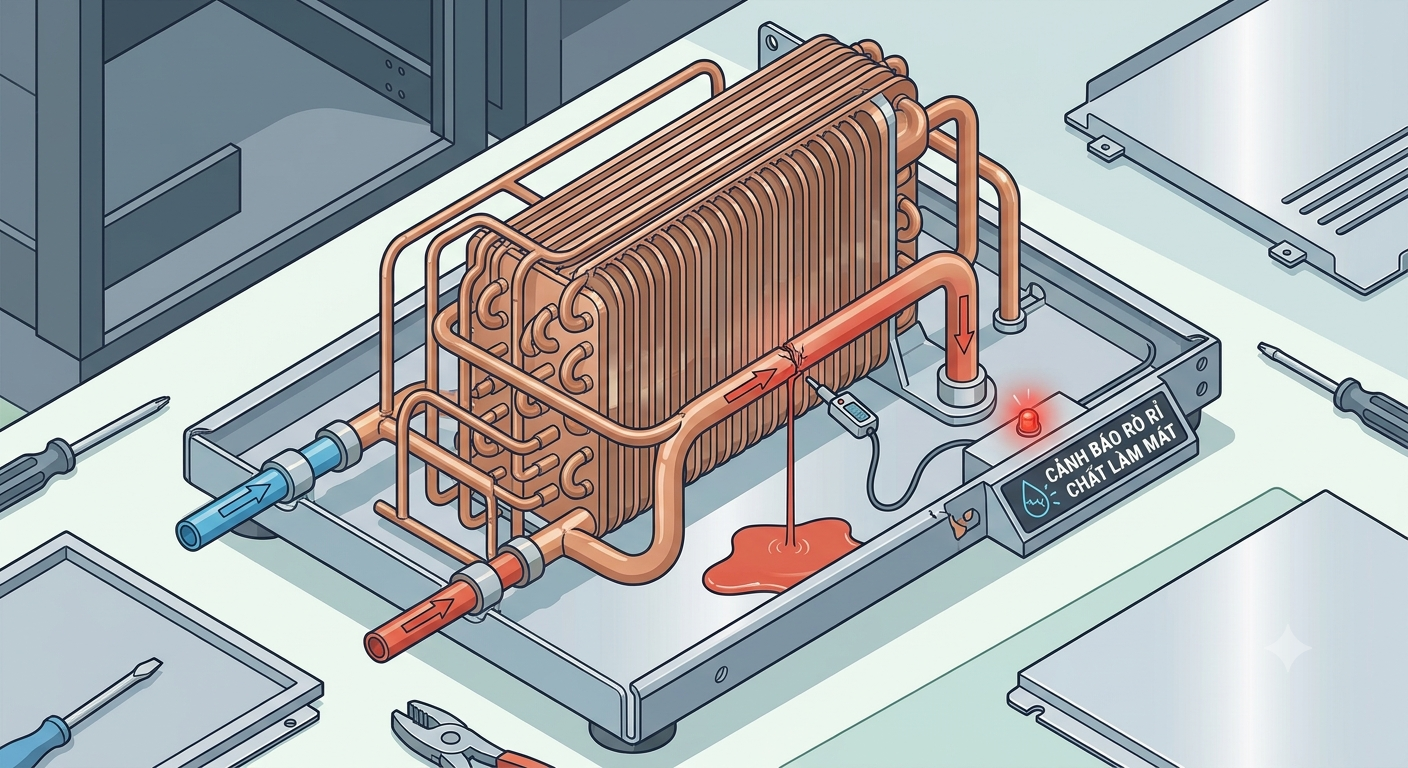

Bộ trao đổi nhiệt thường chứa nhiều đường dẫn chất lỏng hoặc khí. Các đường dẫn này nằm trong một không gian tương đối nhỏ. Vì vậy, những vị trí liên kết cần được kiểm soát chặt chẽ.
Nếu mối nối không đạt yêu cầu, sản phẩm có thể bị rò rỉ. Điều này làm giảm hiệu suất và ảnh hưởng đến độ tin cậy của thiết bị.
Với thiết kế phù hợp, Vacuum Brazing có thể tạo ra các mối nối đáp ứng yêu cầu về độ kín. Tuy nhiên, kết quả còn phụ thuộc vào vật liệu, khe hở và chu trình hàn.
Công nghệ này được xem xét trong sản xuất két tản nhiệt, bộ làm mát EGR và các cụm trao đổi nhiệt công nghiệp.
2.2. Phù hợp với kết cấu có nhiều mối nối
Một bộ trao đổi nhiệt có thể bao gồm hàng trăm vị trí liên kết. Việc kiểm soát từng mối nối là yêu cầu quan trọng trong sản xuất hàng loạt.
Vacuum Brazing cho phép xử lý nhiều vị trí liên kết trong cùng một chu trình gia nhiệt. Nhờ đó, nhà sản xuất có thể giảm các công đoạn liên kết riêng lẻ.
Ngoài ra, công nghệ này hỗ trợ xử lý các cụm chi tiết có hình dạng phức tạp. Tùy theo sản lượng, doanh nghiệp có thể lựa chọn lò theo mẻ hoặc hệ thống liên tục.
2.3. Hạn chế ảnh hưởng của quá trình oxy hóa
Khi kim loại được nung nóng trong không khí, oxy có thể phản ứng với bề mặt. Kết quả là lớp oxit hình thành trên kim loại. Lớp này có thể cản trở khả năng thấm ướt của kim loại điền đầy.
Trong khi đó, môi trường chân không giúp giảm lượng khí còn lại trong buồng xử lý. Nhờ vậy, quá trình oxy hóa có thể được hạn chế trong điều kiện phù hợp.
Tuy nhiên, mức chân không không phải yếu tố duy nhất quyết định chất lượng hàn. Độ sạch bề mặt và vật liệu điền đầy cũng rất quan trọng.
2.4. Hỗ trợ duy trì tính ổn định của quy trình
Trong sản xuất hàng loạt, chất lượng cần được duy trì đồng đều giữa các mẻ. Vì vậy, việc kiểm soát thông số vận hành là rất cần thiết.
Các thông số quan trọng bao gồm nhiệt độ, thời gian giữ nhiệt và mức chân không. Ngoài ra, cách bố trí sản phẩm trong lò cũng ảnh hưởng đến kết quả.
Khi các thông số được thiết lập phù hợp, nhà máy có thể cải thiện tính lặp lại của quy trình. Đồng thời, việc theo dõi dữ liệu vận hành giúp phát hiện sớm những sai lệch.
3. Ứng dụng của Vacuum Brazing trong sản xuất công nghiệp
Công nghệ hàn chân không được ứng dụng trong nhiều lĩnh vực. Dưới đây là một số ví dụ tiêu biểu.
3.1. Sản xuất bộ trao đổi nhiệt ô tô
Ngành ô tô sử dụng nhiều loại bộ trao đổi nhiệt. Ví dụ gồm két tản nhiệt, bộ làm mát EGR và các cụm làm mát chuyên dụng.
Những sản phẩm này thường có nhiều đường dẫn lưu chất. Do đó, chất lượng liên kết ảnh hưởng đến độ kín và độ bền của thiết bị.
Vacuum Brazing là một trong những công nghệ có thể được xem xét cho các ứng dụng này. Việc lựa chọn còn phụ thuộc vào vật liệu và thiết kế sản phẩm.
3.2. Sản xuất giàn nóng và giàn lạnh điều hòa
Trong ngành HVAC, bộ trao đổi nhiệt hỗ trợ quá trình làm nóng hoặc làm lạnh không khí. Các chi tiết kim loại cần được liên kết theo đúng thiết kế.
Đối với những sản phẩm bằng nhôm, nhà sản xuất cần kiểm soát chặt chẽ nhiệt độ và vật liệu hàn. Đồng thời, quy trình phải đáp ứng yêu cầu về độ kín của hệ thống.
Tùy vào kết cấu và vật liệu, doanh nghiệp có thể lựa chọn Vacuum Brazing hoặc một công nghệ hàn phù hợp khác.
3.3. Sản xuất bộ làm mát công nghiệp
Nhiều hệ thống công nghiệp cần bộ trao đổi nhiệt để kiểm soát nhiệt độ. Các ứng dụng này có thể xuất hiện trong hệ thống làm mát chất lỏng, thiết bị xử lý khí và máy móc chuyên dụng.
Vacuum Brazing phù hợp để xem xét khi sản phẩm có nhiều mối nối kim loại. Tuy nhiên, quy trình cần được đánh giá theo yêu cầu vận hành thực tế.
3.4. Sản xuất module tản nhiệt cho Data Center phục vụ AI
Sự phát triển của trí tuệ nhân tạo (AI) đang làm tăng nhu cầu xử lý dữ liệu tại các trung tâm dữ liệu (Data Center). Đặc biệt, máy chủ AI và GPU hiệu năng cao tạo ra lượng nhiệt lớn trong quá trình vận hành. Vì vậy, hệ thống làm mát đóng vai trò quan trọng trong việc duy trì hiệu suất và độ ổn định của thiết bị.
Một trong những giải pháp được quan tâm là làm mát bằng chất lỏng (liquid cooling). Công nghệ này sử dụng các module tản nhiệt, cold plate và bộ trao đổi nhiệt để truyền nhiệt từ linh kiện điện tử sang chất làm mát.
Trong quá trình sản xuất, một số cấu kiện kim loại cần được liên kết với độ chính xác cao. Vacuum Brazing có thể được xem xét cho các chi tiết và bộ trao đổi nhiệt phù hợp, tùy thuộc vào vật liệu, thiết kế kênh dẫn lưu chất và yêu cầu vận hành. Môi trường chân không cũng giúp hạn chế quá trình oxy hóa trong khi gia nhiệt.
Bên cạnh đó, nhà sản xuất cần kiểm soát nhiệt độ, độ bền mối nối và độ kín của sản phẩm. Những yếu tố này đặc biệt quan trọng đối với các module làm mát có nhiều kênh dẫn chất lỏng hoặc kết cấu phức tạp.
Nhờ đó, khi được lựa chọn và tối ưu đúng cách, công nghệ hàn chân không có thể góp phần hỗ trợ sản xuất các cấu kiện tản nhiệt phục vụ hạ tầng Data Center và hệ thống máy chủ AI. Tuy nhiên, phương pháp liên kết phù hợp cần được xác định dựa trên thiết kế và yêu cầu kỹ thuật cụ thể của từng sản phẩm.
4. Những yếu tố quyết định chất lượng hàn chân không
Để đạt chất lượng mối nối phù hợp, nhà máy cần kiểm soát đồng bộ nhiều yếu tố.
Mức chân không
Mức chân không cần phù hợp với vật liệu và quy trình hàn. Không có một giá trị áp suất duy nhất áp dụng cho mọi sản phẩm.
Chu trình nhiệt
Nhiệt độ gia nhiệt và thời gian giữ nhiệt ảnh hưởng đến quá trình nóng chảy của kim loại điền đầy. Bên cạnh đó, tốc độ làm nguội cũng cần được kiểm soát theo yêu cầu sản phẩm.
Độ sạch bề mặt
Dầu mỡ, bụi bẩn và các chất nhiễm bẩn có thể ảnh hưởng đến chất lượng liên kết. Vì vậy, công đoạn làm sạch cần tuân thủ quy trình đã được xác nhận.
Khe hở giữa các chi tiết
Khe hở liên kết cần phù hợp với vật liệu hàn và đặc tính thấm ướt. Nếu khe hở không phù hợp, kim loại điền đầy có thể phân bố không đồng đều.
Kiểm tra chất lượng sau hàn
Sau quá trình hàn, nhà máy cần đánh giá sản phẩm theo tiêu chuẩn áp dụng. Các phương pháp có thể bao gồm kiểm tra ngoại quan, thử kín hoặc thử áp suất.
Nhìn chung, việc kiểm soát đồng bộ các yếu tố trên giúp giảm nguy cơ lỗi liên kết. Đồng thời, doanh nghiệp có thể duy trì chất lượng sản phẩm ổn định hơn.
5. Cách lựa chọn lò hàn chân không phù hợp
Khi đầu tư lò Vacuum Brazing, doanh nghiệp không nên chỉ quan tâm đến nhiệt độ tối đa. Thay vào đó, cần đánh giá toàn bộ yêu cầu của quy trình sản xuất.
Các tiêu chí quan trọng bao gồm:
- Vật liệu sản phẩm: Nhôm, đồng, thép không gỉ và các hợp kim có đặc tính khác nhau.
- Kích thước sản phẩm: Quyết định kích thước vùng gia nhiệt và không gian làm việc của lò.
- Sản lượng: Giúp xác định nên sử dụng lò theo mẻ hay hệ thống liên tục.
- Yêu cầu chất lượng: Bao gồm độ kín, độ bền và tính đồng đều của mối nối.
- Hệ thống chân không: Cần đáp ứng khả năng đạt và duy trì mức chân không theo quy trình.
- Chi phí vận hành: Bao gồm năng lượng, bảo trì và thời gian của mỗi chu trình.
Ngoài ra, doanh nghiệp nên đánh giá khả năng tích hợp thiết bị vào dây chuyền hiện tại. Việc trao đổi yêu cầu kỹ thuật ngay từ đầu sẽ giúp lựa chọn giải pháp phù hợp hơn.
6. Giải pháp lò hàn chân không ULVAC

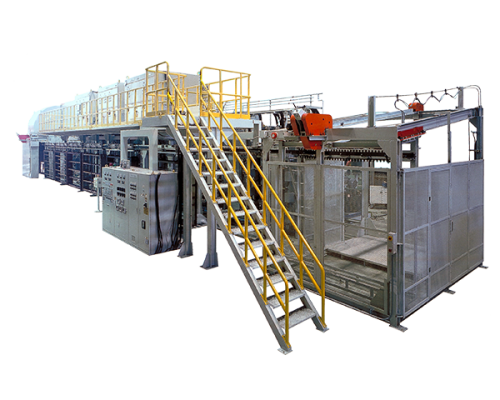

ULVAC cung cấp các giải pháp lò chân không phục vụ nhiều ứng dụng công nghiệp. Trong đó, dòng lò hàn chân không ULVAC FB Series được sử dụng cho các ứng dụng hàn bộ trao đổi nhiệt.
Tùy theo cấu hình, hệ thống có thể đáp ứng nhu cầu xử lý theo mẻ hoặc sản xuất liên tục. Việc lựa chọn model cần dựa trên vật liệu, kích thước sản phẩm và yêu cầu quy trình.
Tại Việt Nam, ULVAC hỗ trợ lắp đặt thiết bị và cung cấp dịch vụ kỹ thuật chân không. Doanh nghiệp có thể trao đổi với ULVAC Vietnam để đánh giá nhu cầu thực tế của nhà máy.
Đối với dây chuyền mới, việc xác định yêu cầu sản phẩm từ giai đoạn đầu giúp quá trình lựa chọn thiết bị hiệu quả hơn. Đối với dây chuyền hiện hữu, cần đánh giá điều kiện vận hành trước khi đề xuất thay đổi.
Kết luận
Vacuum Brazing là công nghệ quan trọng trong sản xuất nhiều loại bộ trao đổi nhiệt. Phương pháp này hỗ trợ liên kết các chi tiết kim loại trong môi trường chân không có kiểm soát.
Tuy nhiên, chất lượng cuối cùng phụ thuộc vào vật liệu, thiết kế sản phẩm và điều kiện vận hành. Vì vậy, doanh nghiệp cần lựa chọn thiết bị phù hợp và kiểm soát chặt chẽ các thông số công nghệ.
ULVAC Vietnam sẵn sàng trao đổi về giải pháp chân không cho các ứng dụng sản xuất công nghiệp.
Nếu nhà máy của bạn đang đầu tư dây chuyền mới hoặc cần tìm hiểu công nghệ Vacuum Brazing, hãy liên hệ ULVAC Vietnam để được tư vấn thêm về giải pháp phù hợp.
